Name: オートマチックトランスミッショントレーニングセット（すべてのアタッチメント付き）LCD付き職業訓練機器技術トレーニング自動車教育機器
Brand: エアヤ
SKU: AFC090
Availability: InStock
Rating: 5 (1 reviews)

説明

AFC090 Aオートマチックトランスミッショントレーニングセット（すべてのアタッチメント付き）LCD付き職業訓練機器技術トレーニング自動車教育機器
1. はじめに

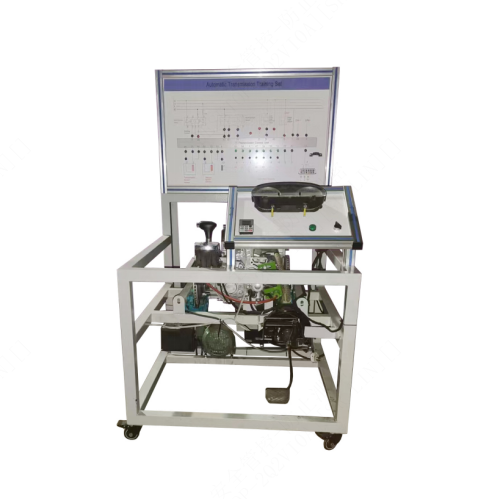

このオートマチックトランスミッショントレーナーは、当社が自動車教習用に開発した物理的な動力学デモンストレーション教材です。オートマチックトランスミッションの動作実演、故障設定、動力学検出、シミュレーション制御などの機能を備えています。
このテストベンチは、フォルクスワーゲン製の電子制御4速前輪駆動オートマチックトランスミッションを採用し、入力端は速度調整モーターによって駆動されます。オートマチックトランスミッションとモーターを支持する可動式スタンドには、オートマチックトランスミッション制御ECUと変速装置が備え付けられています。パネルには電子制御システムの回路図が備え付けられています。操作コンソールには、速度調整ノブ、イグニッションスイッチ、および操作制御装置が備え付けられています。
2. 主な技術仕様
1. モーター：380V 3kW
2. トランスミッション：フォルクスワーゲン製オートマチックトランスミッション
3. 制御ECUの動作電圧：12V
4. スピードレギュレーターの動作電圧：220V
5. ATFオイル量：No.8油圧トランスミッションオイル 7L
6. 外形寸法：1400×1000×1700mm

3. 装置の設置方法
1. 梱包箱を開け、プラスチック製の保護フィルムをはがします。
2. フレームホイールを取り付けます。2つのユニバーサルホイールは手術台の片側に取り付けてください。
3. 220V ACと380V ACを接続します。
4. 配線が緩んでいないか確認します。
5. 本装置の電源コードは、三相4線式（380V）と220Vに分かれています。電源プラグの3本の活線は380Vです。もう1本は中性線です（注：実験室の三相電源ソケットのアース線は中性線に変更されます）。使用中は、装置の筐体を確実にアースする必要があります。
注：電源を接続する際は、ギアボックスのトルクコンバータの回転方向に注意してください。ギアボックスの正面から見て、カプラに向かって時計回りである必要があります。それ以外の場合は、任意の2本の活線の位置を変更することでモーターの回転方向を調整できます。
6. ギアボックスにATFオイルを5～7リットル補充します。（工場で充填済み）
5. 故障設定
本機には7種類の故障設定があります。故障設定操作は、機械本体背面の故障設定スイッチで行います。ティーチングや評価に便利です。故障設定操作
トレーニング故障1：マルチファンクションギアスイッチの端子18の故障設定
トレーニング故障2：トランスミッションオイル温度端子6の故障設定
トレーニング故障3：車速センサーの端子65の故障設定
トレーニング故障4：ソレノイドバルブのロック故障設定
トレーニング故障5：マルチファンクションスイッチの端子63の故障設定
トレーニング故障6：トランスミッションセンサーの端子66の故障設定
トレーニング故障7：マルチファンクションスイッチの端子40の故障設定
