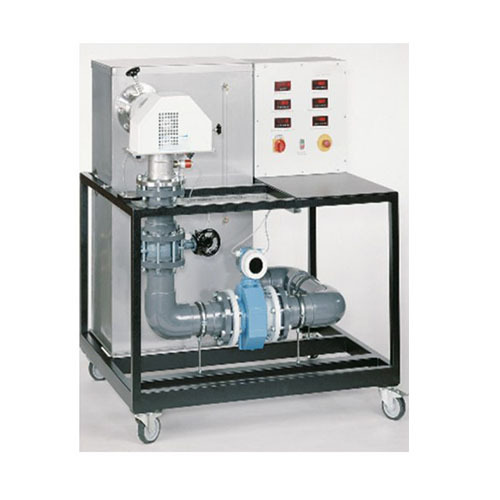

AFF144 軸流タービン訓練システム 流体工学訓練機器 教育機器 職業訓練機器システムには、以下のトレーニング目標が含まれている必要があります。
軸流タービンの動作の基礎を調査する
出力を計算する
効率を計算する
特性曲線を記録する
実験と計算結果を比較する
最低限必要な技術仕様（同等またはそれ以上）
閉水回路システム
透明なハウジングを備えていること
タービン負荷に対応する、調整可能で摩耗のない渦電流ブレーキ
バルブを介して流量を調整できること
出力：約120W（3500rpm時）、ローター外径：50mm、ブレード長：5mmの軸流タービン
消費電力：1kW、最大流量：約360L/分、最大揚程：13.4mのポンプ
測定オリフィス径：44mm、差圧センサー：0～0.1bar
エラーが発生しやすいケーブルを備えた追加機器は不要
光学式速度センサーによるタービン速度測定
流量測定範囲：500L/分
入口圧力測定範囲：0～5bar
トルク測定範囲：0～2Nm
4つのキャスター付き剛性フレームに搭載されたシステム
ソフトウェアおよび制御機能を備えたデータ収集ユニット
USBインターフェース
Core i7 PC、DVD+/-RW、8GB RAM、1TBハードディスクドライブ、光学式マウス、マルチメディアキーボード、LEDモニター（21インチ）
