透明ポンプにおけるキャビテーション効果の可視化
ポンプ速度の連続調整
閉水回路
キャビテーション効果の最も一般的な原因の一つは、遠心ポンプのインペラのように、水中を高速で移動する物体です。インペラにキャビテーションが発生すると、高い機械的応力によって粒子が表面から剥離したり変形したりすることがあります。インペラの形状に加えて、吸入圧力と温度もキャビテーションの発生に関係します。

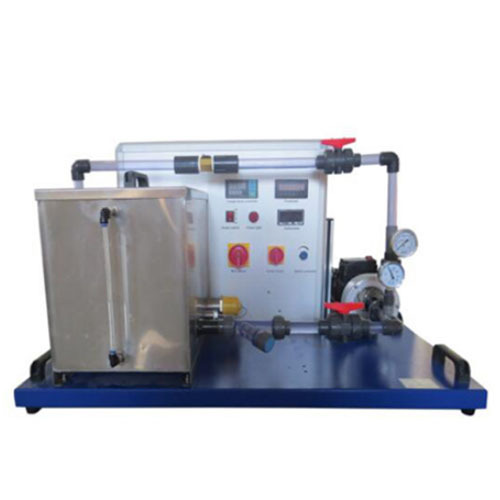

AFF068ユニットは、遠心ポンプのインペラにおけるキャビテーション効果を実証するために使用できます。
ポンプハウジングとポンプ入口側のパイプは、キャビテーションプロセスを可視化するために透明なプラスチックで作られています。短い露出時間（フラッシュ）で写真を撮ることで、蒸気泡の鮮明な画像を撮影できます。
インペラブレードの流速に影響を与えるために、周波数変換器を介して広範囲で速度を変化させることができます。ポンプの入口と出口にあるバルブにより、流量と圧力を調整できます。
入口側と出口側の圧力は、2つの圧力計に表示されます。また、タンク内の水温、流量、ポンプ速度も表示されます。水温は制御可能で、タンクにはヒーターが取り付けられています。水は給水によって冷却されます。
学習目標/実験
キャビテーションの形成
キャビテーションの影響の観察
速度、入口圧力、流量、温度がキャビテーションに与える影響
仕様
[1] 遠心ポンプにおけるキャビテーションの可視化
[2] 入口側は透明なポンプハウジングと配管
[3] 運転中の羽根を観察するためのオープンインペラ
[4] 周波数変換器によるポンプ速度の連続調整
[5] ヒーターによる温度制御と給水による外部冷却
[6] ロータメーターによる流量測定
[7] 圧力計によるポンプ入口側と出口側の圧力表示
[8] 回転速度、戻り水温、流量のデジタル表示
[9] タンクと温度表示を備えた閉水回路
