AFF056 遠心ポンプ 流体工学 トレーニング機器 教育機器 指導機器1. 説明
遠心ポンプは、流体を輸送するために使用されるターボ機械です。遠心ポンプでは、揚程は流量に依存します。この依存性はポンプの運転挙動と理解されており、ポンプの特性線図に表されています。
このトレーナーは、油圧回路の基本挙動に関する実験を目的としています。専門学校における訓練と高等教育機関における実験の両方に適しています。

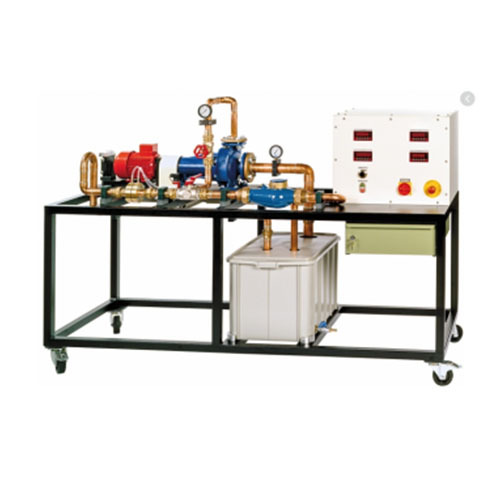

トレーナーの装備には、閉水回路と強力な標準遠心ポンプが含まれています。標準ポンプは工業規格に従って製造されています。この規格では定格スキームと主要寸法が規定されているため、配管や接地プレートを交換することなく、異なるメーカーの標準ポンプを交換できます。
遠心ポンプは三相モーターで駆動されます。回転速度は周波数変換器によって任意の値に調整できます。回転速度は、エンジンシャフトに取り付けられた誘導型非接触位置エンコーダによって記録されます。駆動モーターは振り子ベアリングに取り付けられており、力センサーで駆動トルクを測定し、機械的な駆動力を測定できます。
マノメーターはポンプの入口と出口の圧力を表示します。流量は電磁流量センサーで測定します。また、オリフィスプレート流量計の差圧測定によっても流量を測定できます。
ポンプの回転速度、トルク、消費電力、および流量は、配電盤上のデジタルディスプレイに表示されます。
2. 仕様
標準遠心ポンプの検査
閉水回路
周波数変換器を介してポンプに可変速電力を供給する三相モーター
振り子ベアリング付き駆動モーター
エンジンシャフトでの非接触式速度測定と駆動力測定用の力センサー
電磁流量センサー、またはオリフィスプレート流量計と差圧測定を用いた流量の測定
遠心ポンプの入口と出口にマノメーターを設置
トルク、回転速度、消費電力、流量のデジタルディスプレイ
3. 技術データ
遠心ポンプ
最大流量：約15m³/h
最大揚程：約16m
可変速駆動モーター
出力：1.1kW
回転数範囲：0～2400min-1
タンク
容量：96L
測定範囲
圧力：0.6～0bar（1回）、0～2.5bar（1回）
流量：5～600L/分
回転数：0～5000min-1
トルク：0～10Nm
消費電力：0～2.2kW
電源：230V、50Hz、単相
電源：230V、60Hz、単相
電源：230V、60Hz、三相
寸法および重量
長さx幅x高さ：2000x750x1480mm
重量：約215kg
