AFF049 ノズルの特性流体工学トレーニング機器教育機器教育機器学習目標／実験
- 臨界圧力比の決定
- ブロッキング効果の実証
- 最小断面積における流速の決定
- 流体の反力または推力の測定
- 推力によるノズル効率の決定
仕様

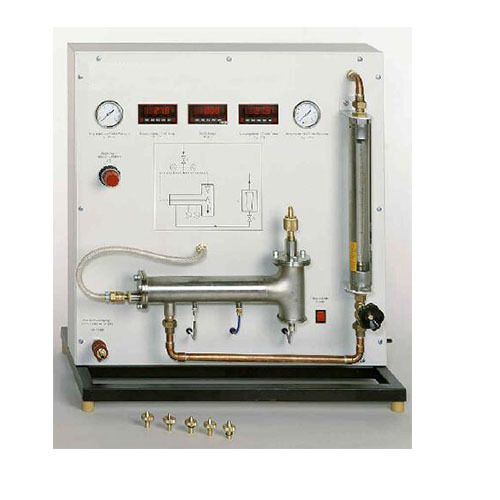

[1] 流速とノズル効率を決定するための、ノズルへの衝撃力または推力の検出
[2] 実験装置A：ノズルにおける流体の反力（推力）の測定
[3] 実験装置B：流体がデフレクタープレートに及ぼす力の測定
[4] 実験装置に応じて調整可能な空気取り入れ口
[5] デフレクタープレートとノズル間の距離の調整
[6] ノズル下流の圧力を調整するための圧縮空気レギュレーター
[7] 背圧を調整するための流量計のニードルバルブ
[8] 曲げビームの変形によるノズルの反力または作用力の測定
[9] 異なる形状の5つのノズル（収束拡散ノズル4個、収束ノズル1個）およびデフレクタープレート1枚
[10] 計器：圧力計、ノズル上流および下流の温度を示すデジタル表示器、および
およびロータメーター
技術データ
実験装置の空気消費量
- 圧縮空気：最大10 bar
- 空気消費量：約5 g/s
真鍮ノズル 5個
- 収束-拡大ノズル 4個
- 収束ノズル 1個
- 全ノズル径：2 mm
- 拡大ノズル長さ：3.6～15.8 mm
圧縮空気レギュレーター
- 制御範囲：0～8.6 bar
測定範囲
- 温度：0～100 °C
- 圧力：2×0～10 bar
- 質量流量：0.7～8.3 g/s
- 力：0～2 N
寸法および重量
L×W×H：750×450×810 mm
重量：約1.5 kg/s 27 kg
接続
230 V、50/60 Hz、単相または120 V、60 Hz/CSA、単相
最大圧縮空気圧力：1.0 bar、250 NL/分
