AFF055 ポンプの比較 流体工学訓練機器 教育機器 職業訓練機器説明
遠心ポンプ、ピストンポンプ、サイドチャネルポンプの運転挙動の調査
すべてのポンプは三相交流モーターによって個別に駆動されます。遠心ポンプは直列または並列で運転できます。
実験を通して、学生は遠心ポンプや容積式ポンプなど、様々な種類のポンプについて理解を深めます。

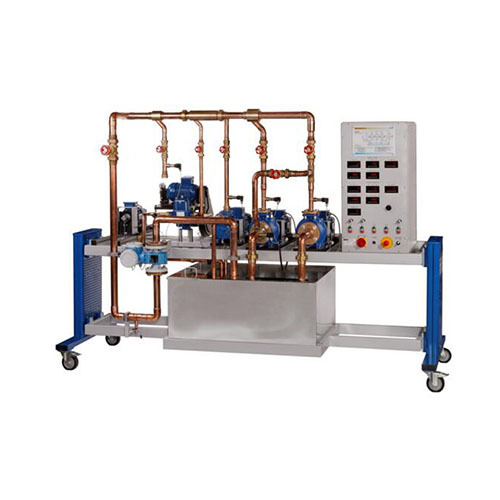

トレーナーには、2台の遠心ポンプ、容積式ポンプとして機能するピストンポンプ1台、そして自吸式サイドチャネルポンプ1台が含まれています。サイドチャネルポンプは主に遠心ポンプとして動作しますが、液位によっては容積式ポンプとしても機能します。つまり、サイドチャネルポンプはガスも送液できるという特別な機能があります。
調査対象のポンプは閉回路で水を送液します。その過程で、ポンプの性能データと配管内の圧力損失が記録されます。遠心ポンプは並列または直列で運転することも可能です。各ポンプはそれぞれ独立した三相交流モーターによって駆動されます。遠心ポンプ用モーターの回転速度は、周波数変換器によって可変調整可能です。すべてのモーターは旋回ベアリングに取り付けられているため、力センサーを介してトルクを測定することで、機械的な駆動出力を求めることができます。
同様に、1つのフリーポジションには、可変速の可逆三相交流モーターが取り付けられています。このポジションは、あらゆるポンプの取り付けに使用できます。
実験により、様々なタイプのポンプの基本的な動作挙動が実証されています。
関連する測定値はデジタルディスプレイで読み取ることができます。同時に、測定値はUSB経由でPCに直接送信することもできます。データ収集ソフトウェアが付属しています。ポンプの性能データと配管内の損失はソフトウェアによって計算され、特性曲線で表示されます。これらの特性からポンプの動作点を特定できます。
学習目標/実験
様々なポンプの動作挙動の調査と比較：
遠心ポンプ
ピストンポンプ（容積式ポンプ）
サイドチャネルポンプ
ポンプ特性曲線の記録
システム特性曲線の記録による効率の決定
遠心ポンプの並列構成と直列構成の調査と比較
ポンプの種類の比較
