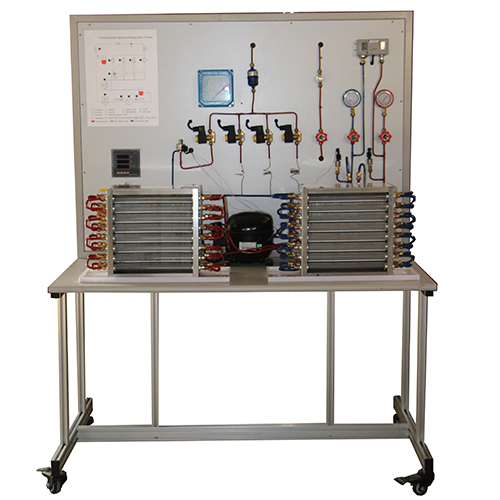

AFA005 コンピュータ化された一般冷凍トレーナー冷凍実験装置教育装置職業訓練装置I. 製品概要
この実習装置は、コンピュータ化された一般的な冷凍圧縮サイクルを学習するために設計されています。凝縮器と蒸発器には8本の透明なパイプと速度調整可能な通風ファンが備わっており、システム内で冷媒の凝縮・蒸発プロセスを直接観察できます。また、同一動作条件下で4つの異なる絞り装置における冷媒の冷却変化を直接反映します。さらに、通風ファンの速度調整によって凝縮器と蒸発器の伝熱効果を変化させた場合の、異なる動作条件下での冷媒の冷却変化を直接反映します。すべてのパラメータと制御は、コンピュータによって読み取りおよび制御できます。
II. 製品の特徴
トレーニングベンチはアルミフレーム構造を採用しており、簡潔で堅牢です。機器の軽量化だけでなく、強度も確保しています。底面には4つのユニバーサルキャスターが装備されており、移動も容易です。
冷凍循環配管は設置パネル上に敷設されており、高温部と低温部で異なる色で塗装されているため、容易に確認・識別できます。
本機器は優れた安全保護システムを備えています。冷凍サイクルには高低圧保護スイッチが装備されており、システム圧力に異常が発生した場合、コンプレッサーは直ちに動作を停止し、コンプレッサーとシステムを保護します。電気回路には漏電遮断器、緊急停止装置、信頼性の高い接地保護が装備されており、機器と作業員の安全を確保します。
電圧、電流、周波数、電力、力率、圧力、流量などを監視できるソフトウェアを提供しており、PCにリアルタイムで表示したり、レポートを印刷したりできます。
III.技術データ
(1) 入力電源：220V±10%、50Hz
(2) 外形寸法：1400mm×800mm×1800mm
(3) 重量：100kg
(4) 動作環境：環境温度 10℃～30℃、相対湿度 ＜75% (25℃)
付属品：
英語版一般冷凍マニュアル
英語版実験ハンドブック
