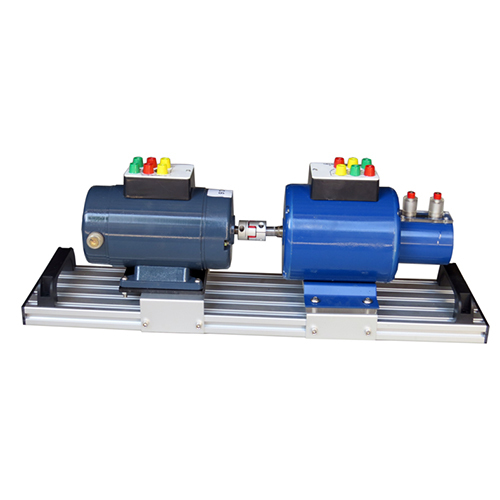

AF216E DCモータおよび同期電気実験装置教育装置職業訓練装置1. 製品概要
1.1 概要
この実習装置は、直流複励磁モータと三相同期モータを搭載しています。関連する実験を通して、直流モータの動作特性と三相同期モータの使用方法を理解し、制御原理と制御方法を習得し、学生の知識と技能を養うことができます。専門学校、高等専門学校、中等教育学校、高等専門学校における関連専攻の教育、技能訓練、評価に適しています。
1.2 特徴
(1) 実験装置は、全体的にシンプルで洗練されたアルミプロファイル構造を採用し、底面には柔軟に動かせる脚が装備されています。使いやすく、損傷しにくいです。
(2) モータには安全端子が装備されており、安全で信頼性があります。
(3) モータはカップリングで接続されており、安定性と信頼性に優れています。
2. 性能パラメータ
(1) 入力電源：三相AC380V ± 10% 50HzおよびDC 0～220V
(2) 外形寸法：500mm × 150mm × 230mm
(3) 機械容量：<2KVA
(4) 重量：<200kg
(5) 動作環境：周囲温度 -10℃ ～ +40℃、相対湿度 < 85% (25℃)
3. 製品構成
1) ハンドル
2) 直流複励磁モータ用トランスファーパネル
3) カップリング
4) 三相同期モータ用トランスファーパネル
5) 励磁電源端子
6) ハンドル
4. 研修内容を完了できます
実験1：複励磁直流モータの制御回路の接続実験
実験2：三相同期モータの発電実験
