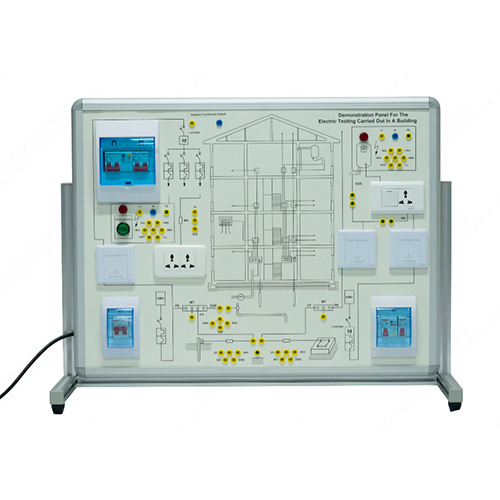

AF197E 建物内で実施される電気試験用デモンストレーションパネル 電気実験室機器 教育機器 職業訓練機器1. 機器の紹介
1.1 概要
このパネルは、教師が教室で使用できるだけでなく、生徒が電気安全システムを容易に学習・試験するためにも使用できます。これにより、生徒は技術基準や関連技術規格を検証する手段を得ることができます。
従来の計測器を用いてすべての電気パラメータを測定するだけでなく、設置された実際の電気機器を相互接続し、動作を確認することもできます。
1.2 特長
このパネルは絶縁材で作られており、試験手順を実行するために必要な機器を支えています。
これらの機器は、国際標準化された記号と電気ブロック図でパネル上に表示されており、レイアウトを容易に確認できます。
さらに、必要に応じて、試験ポイントは、偶発的な接触を防止するための高い保護レベルを備えた標準化された教育用端末に対応しています。
2. 技術仕様
デモボードサイズ：800 x 600 mm
フレーム寸法：840 x 450 x 680 mm
正味重量：33kg
3. 部品リストと詳細説明
3.1 本体
番号 名称
1 2Pブレーカー
2 赤色表示灯
3 出力端子
4 緑色表示灯
5 可変抵抗器
6 コンセント
7 2Pブレーカー
8 主電源コード
9 可変抵抗器
10 アース端子
11 可変抵抗器
12 1Pブレーカー
13 スイッチ
14 コンセント
15 可変抵抗器
16 出力端子
17 赤色表示灯
3.2 付属品
番号 名称 数量
1 4mm安全接続ケーブル 黄 8
2 4mm安全接続ケーブル 青 3
3 4mm安全接続ケーブル 赤 3
4 4mm安全接続ケーブル 黒 3
4. 実験リスト
実験1 洗濯機の漏電遮断実験
実験2 給湯器の漏電遮断実験
