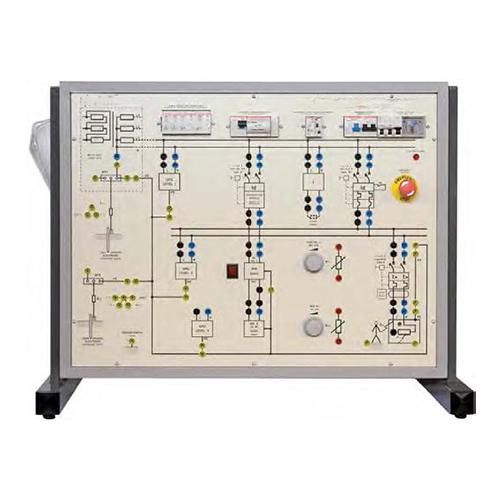

AF199E 電力供給の安全性と継続性のための保護装置の研究のためのデモンストレーションパネル電気実験装置教育装置職業訓練装置1 はじめに
このパネルは、教師の授業や生徒が、電力消費機器への電力供給の継続性と品質に加え、人とシステムの両方の安全を確保する実際の電気保護機器について、容易に学習および試験するために使用できます。このパネルは、技術基準および関連する技術基準を検証するための手段を提供します。
設置された様々な電気機器は、部分的に相互に接続され、安全端子を介して接続されており、非常に簡単かつ迅速な操作で作動し、設備の安全装置の作成、変更、および点検が可能になります。
このパネルは絶縁材料で作られており、試験プログラムを実施するために必要な機器をサポートします。
パネルには、機器が国際標準化されたシンボルで表示され、必要に応じて、試験ポイントは偶発的な接触に対する高い保護等級を備えた標準化された教育用端子に対応しています。
2 研修プログラム：
このパネルには、電流の影響から人と設備を保護し、電力供給の継続性と人の安全を確保するための革新的な電気機器が含まれています。これらの機器の適用分野は、民生設備だけでなく、商業・製造（工芸・工業）部門にも及びます。
主なトピック：
接地による保護
差動遮断器による保護（自動リセット）
差動遮断器による保護（安全確保のための緊急停止）
差動遮断器による保護（二重感度）
電界低減スイッチ（バイオスイッチ）
妨害波防止保護装置（過電圧リミッタ、SPD）の複数レベルでの協調
単相ライン用無停電電源装置（UPS）
これらの機器は、単独で使用することも、相互に協調させて使用することもできます。
3 技術仕様：
フレームは化学処理された鋼板製で、エポキシ樹脂ワニスを複数回塗布しています。ベースにはゴム足が付いており、作業台に設置できます。
回路への適切な電源供給に必要なすべての電気部品がパネルに含まれています。
主な搭載部品：
差動遮断器 1 台；Idn = 30 mA；タイプ A；自動リセット装置付き
電磁熱差動遮断器 1 台；In = 1 A；曲線 [C]；Idn = 0.3 A；タイプ AC；安全装置用緊急停止回路付き
補助装置電源用 230 Vac - 1 A 電源ライン 1 本
電磁熱差動遮断器 2 倍感度遮断器 1 台；In = 10 A；曲線 [C]；Idn = 30/200 mA ACタイプ
電界低減スイッチ（バイオスイッチ）×1
妨害波防止装置（SPD）×3（過電圧リミッター、電流15～40～65kA）
単相無停電電源装置（UPS）×1（定格出力電流500VA、230V）
単相絶縁トランス（230/230V、500VA）×1
ユーザー接地抵抗シミュレータ（1Ω、2Ω、20Ω、200Ω）×1
地絡シミュレータ（5～35mAで調整可能）×1
地絡シミュレータ（100～300mAで調整可能）×1
デモンストレーションパネル寸法：800×600mm
フレーム寸法：840×450×680mm
正味重量：40kg
付属品：
単相電源コード（UNELプラグ付き）×1
安全プラグ（直径4mm）付きケーブルおよびジャンパー
電源：
230V / PE 50-60Hz
最大消費電力：500VA
