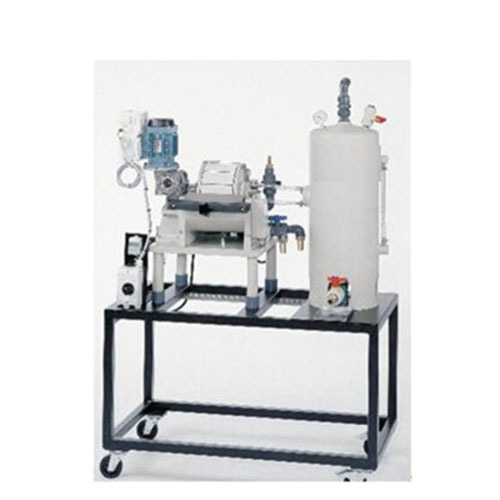

AFF006 ドラムセルフィルター流体エンジニアリングトレーニング機器教育機器教育機器ドラムセルフィルターによる懸濁液からの固形物の分離1
フィルターケーキの連続除去1
実験室規模での実実験
技術的説明
ドラムセルフィルターは、懸濁液から固形物を連続的に分離するために使用できます。
懸濁液ユニットは、珪藻土と水の懸濁液を生成します。ポンプは、この懸濁液をドラムセルフィルターの懸濁液タンクに送り込みます。スターラーは、懸濁液中の固形粒子を懸濁状態に保ちます。回転ドラムの一部は、懸濁液に浸漬されます。ドラムのジャケットには穴が開けられており、ろ布で覆われています。
ドラムは複数のセルに分割されています。各セルは中空シャフトによって真空ラインに接続されています。真空によって濾布を通して濾液がドラムに吸い込まれ、そこから真空状態のコレクタータンクに送られます。濾布で固形物が分離されます。その結果、ドラムの浸漬部には、回転方向に着実に成長する濾過ケーキが形成されます。濾過ケーキが回転運動によって懸濁液から引き出されると、真空によって水分が排出されます。ドラムが再び懸濁液に浸漬される前に、スクレーパーが濾過ケーキをドラムから掻き取ります。圧縮空気を用いて濾過ケーキを除去することもできます。濾過ケーキはコレクタータンクに落下します。
供給される懸濁液の流量は、サスペンションユニットで調整されます。ドラムセルフィルターの懸濁液タンク内の液面は、調整可能なオーバーフローによって調整できます。加えられた負圧は、真空タンク上のマノメーターによって示されます。ドラムの回転速度は無段階に調整可能です。
トレーナーを操作するには、圧縮空気と真空の接続が必要です。
よく構成された教材で基礎を解説し、実験を通して段階的にガイドします。
学習目標 / 実験
ドラムセルフィルターの基本原理と操作方法の学習
ケーキろ過の基礎：ダルシーの式
ろ過量、フィルターケーキ質量、および厚さの時間変化
ろ過ケーキ質量と厚さは、ろ過量、負圧、およびドラム速度に依存します
