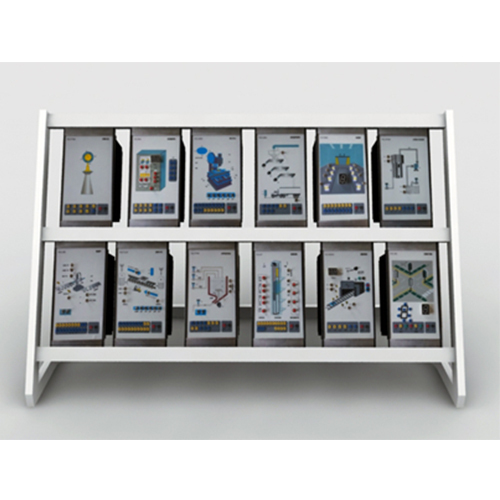

AF203E 電子回路トレーナー電気実験装置教育機器職業訓練機器1 製品概要
1.1 概要
本トレーナーには、様々な電子回路モジュールが搭載されています。関連する実験を通して、様々な電子回路の特性を理解し、制御原理と制御方法を習得できます。また、学生の知識とスキルの習得を支援します。高等職業教育、大学、中等職業学校、技術者養成学校などにおいて、関連する専門分野の教育および技能訓練試験の実施に適しています。
1.2 特徴
(1) ワークベンチ型構造で、鋼管溶射とアルミニウム合金製の固定ビームにより垂直に設置でき、デスクトップに固定できます。
(2) トレーナーは優れた安全保護システムを備えています。
2. 性能パラメータ
(1) 入力電源：単相3線式 220V±10% 50Hz
(2) 寸法：1200mm×400mm×700mm
(3) 機械容量：＜1.5KVA
(4) 重量：＜50kg
(5) 動作条件：
環境温度：-10℃～+40℃
相対湿度：＜85%(25℃)
3. 製品構成
3.1 吊り下げボックスフレーム
両側に20×40mmの鋼管を垂直に立て、表面にはプラスチックを溶射しています。モジュール固定ビームは特殊アルミニウム合金製です。
3.2 モジュール吊り下げボックス
特殊アルミニウムで組み立てられており、吊り下げボックス全体の高さは297mmで、A4用紙と同じサイズです。異なるモジュールを自由に組み合わせて使用できます。
4. 技術仕様：
トレーニングシステムは、以下のモジュールで構成されます。
a) 基本電子回路モジュール：
▪ ダイオードおよびトランジスタスイッチ
▪ 電圧フォロワおよびコンパレータ
▪ ゼロクロス検出器
▪ 光電コントローラ
b) 波形発生器モジュール：
▪ シュミットトリガおよびスパークリングランプ
▪ 555 遅延回路および無安定マルチバイブレータ
▪ 遅延ターンオフ回路
▪ OPA 無安定マルチバイブレータ
c) デジタル回路モジュール：
▪ BCD 加算器および減算器
▪ 単安定およびアラーム回路
▪ タッチスイッチおよび 4518 カウンタ
d) 信号処理回路モジュール：
▪ R-2R ラダーネットワーク
▪ A/D および D/A コンバータ
▪ ローパス、ハイパス、バンドパス、バンドストップフィルタ
e) レギュレータ DC 電源モジュール：
▪ 7805 および 7905 レギュレータ特性
▪ 7805および7905 拡張電圧レギュレータ
▪ 780-5および7905 可変レギュレータ
▪ 7805および7905 電流源
f)LEDおよびトランジスタ応用回路モジュール：
▪ 電子競技会 - 解答機
▪ 基本リモートランプコントローラ（DC）
▪ リモートランプコントローラ（AC）
▪ 電子ホイールゲーム機
g)ファンクションジェネレータおよびDC電源モジュール：
▪ 波形：正弦波、三角波、方形波、TTLパルス
▪ 振幅：>10Vpp
▪ インピーダンス：50Ω±10%
▪ デューティ制御：30%～60%
▪ ディスプレイ：6桁LEDディスプレイ
▪ 周波数範囲：10Hz～100KHz（4レンジ）、100Hz～1MHz（4レンジ）
▪ 周波数制御：粗調整と微調整を個別に設定可能
▪ 定電圧出力：±5V ±12V
▪ 可変電圧出力: 0V ～ ±15V
▪ 電源要件: 220～240V AC、50Hz
h)電源モジュール
▪ 定電圧出力電圧: ±5V、±12V
▪ 可変出力電圧: 0V ～ ±15V
▪ 電源: 220～240V AC、50Hz
