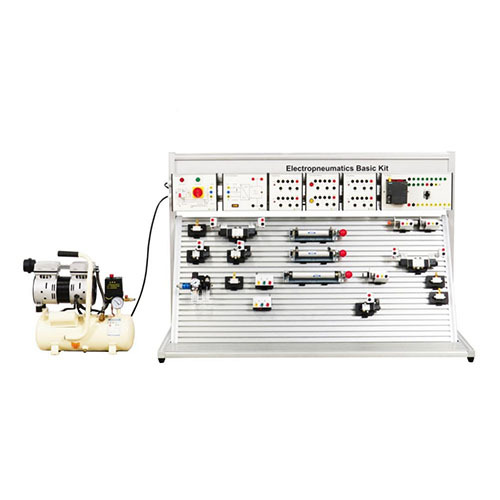

AFM042 電気空気圧基本キット、空気圧トレーナー、教育機器、教育用機器I. 製品概要
1.1 概要
本実験装置は片面構造を採用し、学生が空気圧実験を行うためのスペースを提供します。全体構造はシンプルで実用的です。
トレーニング機器は鉄製の両面マット仕上げで、美しく、耐久性があり、実用的です。基本構成は以下のとおりです。空気圧トレーニングコンポーネント1セット、空気圧PLC制御モジュール1セット、エアポンプ1台。
1.2 特長
各空気圧コンポーネントには取り付けプレートが付属しており、パネル（Tスロット付きアルミニウム合金製）に簡単かつ自由に配置できます。本トレーニング機器を使用することで、空気圧制御回路とその基本的な応用実験を行うことができ、ガス電気制御も実現できます。
II. 性能パラメータ
2.1 技術パラメータ
電源パラメータ：単相交流220V ±5%
2.2 寸法と重量
寸法：1370×650×920mm
重量：91kg未満
III. 構成部品一覧
3.1 主要部品
番号 名称
1 フレーム
2 パネル
3 エアポンプ
3.2 電気部品
番号 名称
1 電源ボックス（信号入力用）
2 24Vボックス
3 リレーボックス
4 ボタンボックス
5 リレーボックス
6 PLCボックス
3.3 空圧部品
番号 名称
1 5/2方ソレノイドバルブ（ダブルソレノイド制御）
2 3/2方ソレノイドバルブ（シングルソレノイド制御）
3 5/2方ソレノイドバルブ（シングルソレノイド制御）
4 一方向流量制御弁
5 複動シリンダ
6 単動シリンダ
7.1 リミットスイッチ（左作動式）
7.2 リミットスイッチ（右作動式）
8 ツーピース（フィルタ制御弁付き始動弁）
9 静電容量センサ（シリンダ取り付け用電子近接センサ）
10 誘導センサ（シリンダ取り付け用電子近接センサ）
11 光電センサ（近接センサー、光学式）
3.4 製品構成リスト
番号 名称 数量 YT
1 エアポンプ 1
2 電源ボックス 1
3 24Vボックス 1
4 リレーボックス 1
5 ボタンボックス 1
6 PLCボックス 1
7 5/2方向ソレノイドバルブ（ダブルソレノイド制御） 2
8 3/2方向ソレノイドバルブ（シングルソレノイド制御） 2
9 5/2方向ソレノイドバルブ（シングルソレノイド制御） 1
10 一方向流量制御弁 3
11 複動シリンダ 2
12 単動シリンダ 1
13 トラベルスイッチ 2
14 ツーピース 1
15 静電容量センサー 1
16 誘導センサー 1
17 光電センサー 1
18 4mm²電線 0.1m 両端接続 黄色 1
19 4mm²電線 0.1m 両端接続 青色 1
20 4mm²電線ケーブル 0.1m 両端接続 黒 1本
21 4mm 電線 2m 両端接続 黄 8本
22 4mm 電線 2m 両端接続 黒 10本
23 4mm 電線 2m 両端接続 赤 10本
24 マニホールド A 束
25 プラスチックチューブ（透明） 10m
26 ディスプレイ付き圧力センサー 1個
IV. 実験リスト
実験1 二重電気制御式 5/2方ソレノイドバルブ実験
実験2 単一電気制御式 3/2方ソレノイドバルブ実験
実験3 一方向流量制御弁実験
実験4 光電センサー実験
実験5 トラベルスイッチ実験
実験6 単一電気制御式 5/2方ソレノイドバルブ実験
実験7 PLCセルフロックプログラム実験
実験8 PLCインチングプログラム実験
