AFF177 配管要素におけるエネルギー損失流体工学トレーニング機器教育機器教授機器I. 製品概要
1.1 概要
水が配管システムを流れる際、流動抵抗により配管、バルブ、継手において圧力損失が発生します。
AFF177ユニットは、配管要素における圧力損失を調査・可視化するために使用できます。また、この実験ユニットは、配管形状の違いが流量に及ぼす影響を評価するために使用できます。

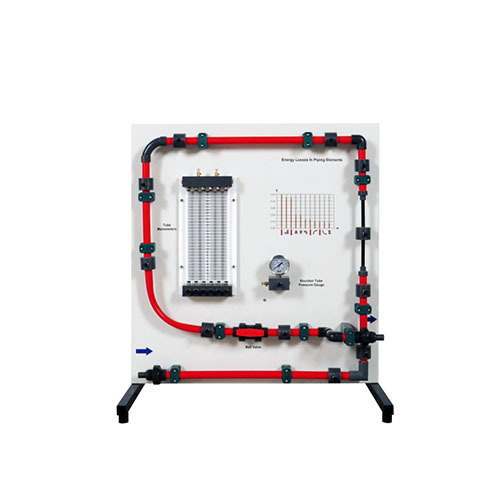

AFF177実験ユニットは、流動抵抗の異なる複数の配管セグメントと、狭窄部および拡張部を含む配管セクションで構成されています。配管にはボールバルブも組み込まれています。配管要素の上流と下流に環状チャンバーを備えた圧力測定ポイントが設けられており、正確な圧力測定が可能です。
圧力測定ポイントは、6本管式マノメーターにペアで接続することで、配管要素における圧力損失を測定することができます。
実験ユニットは、ベースモジュールの作業面に簡単かつ安全に設置できます。水の供給と流量の測定は、実験室の電源を介して行います。また、実験ユニットは実験室の電源で動作させることもできます。
1.2 特長
1. 製品は美しい外観と耐久性を備えています。
2. 本製品は多数の実験ユニットを備えており、様々な流体実験を行うことができます。
3. 本製品はモジュール設計を採用しており、同シリーズの実験モジュールと組み合わせて使用できます。
4. 本製品はシンプルな構造で、原理が明確かつ理解しやすいため、学生が関連知識を容易に習得できます。
II. 性能パラメータ
2.1 技術パラメータ
チューブ材質：PVC
内径：17 mm
パイプ部：PVC
収縮：D=17 mm～D=9.2 mm
拡大：D=9.2 mm～D=17 mm
曲げ角度：D=17 mm、90°
チューブ角度：D=19 mm、90°
狭エルボ：D=18 mm、R=40 mm、90°
広エルボ：D=17 mm、R=100 mm、90°
測定範囲
1×0…0.6 bar
6×0…290 mmH2O
2.2 寸法および重量
寸法：840mm×675mm×930mm
重量：28 kg
III. 構成部品一覧
3.1 主要部品
番号 名称
1 入口
2 エルボ（直角）
3 絞り部
4 拡張部
5 エルボ（円弧状）
6 ナローエルボ
7 ワイドエルボ
8 ボールバルブ
9 ブルドン管圧力計
10 チューブ圧力計（6個）
11 ドレンバルブ
3.2 付属品
番号 名称
1 気管
IV. 製品構成一覧
番号 名称 QYT
1 製品本体 1
2 ブルドン管圧力計 2
3 チューブ圧力計（6個） 1
4 ボールバルブ 1
5 気管 1
V. 実験リスト
実験1：曲管を流れる流体の圧力損失を調べる
実験2：直径の異なる管を流れる流体の圧力損失を調べる
実験3：狭い曲管と広い曲管を流れる流体の圧力損失を調べる
実験4：バルブを流れる流体の圧力損失を調べる
