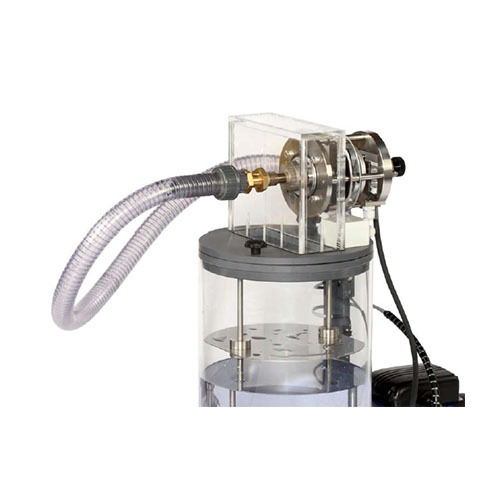

AFF072 反応タービン流体実験工学実習機器教育機器指導機器学習目標 / 実験
反動タービンの動作原理
一定高さの落下における特性曲線
トルクと速度の関係
速度に依存する効率
速度に依存する流量
速度に依存する水力と機械力
理論に基づく測定値と特性の評価
仕様
[1] ベースユニット上に設置するタービン
[2] 反動タービンの機能と動作挙動
[3] 排出される水流を観察するための透明ハウジング
[4] タービンの一定圧力は実際には高さの差を表し、タービン用ベースユニットを介して調整されます
[5] 摩耗のない調整可能な渦電流ブレーキを使用したタービン負荷
[6] タービンシャフトのトルクを測定するための力センサー
[7] タービン速度を測定するための光学式速度センサー
[8] 給水、流量測定、およびユニット固有のソフトウェアによるデータ取得と操作
タービン用ベースユニット
技術データ
タービン
出力：約60W（8,000min-1時）
ローター径：50mm
測定範囲
トルク：0..0.5Nm
回転数：0..20,000min-1
寸法（長さx幅x高さ）：360x250x180mm
重量：約5kg
