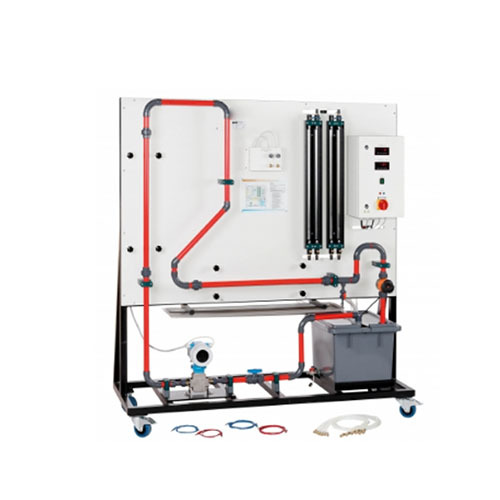

AFF008 流量計トレーナー 流体工学トレーニング機器 教育機器 指導機器説明
流量測定は多くのプロセスエンジニアリングシステムにおいて重要な役割を果たします。媒体や用途に応じて、様々な流量計が使用されます。
AFF008トレーナーは、流量計の様々な動作原理を検証するために使用されます。流量計はアクセサリ（AFF008.01～AFF008.16）として入手可能です。圧力損失曲線と精度を比較することで、どの流量計がどの用途に適しているかを判断できます。
水平または垂直に設置された1台の流量計は、閉回路で動作させることができます。流量はバルブを介して調整できます。高精度電磁流量センサーは、流量計の校正用の基準として使用できます。
様々な流量計の圧力損失を測定できるように、トレーナーには2つのツインチューブマノメーターと差圧センサーが装備されています。必要に応じて、DC電圧源が流量計への電源供給を確保します。
仕様
1. 各種流量計の比較と校正
2. 流量調整用のタンク、ポンプ、バルブを備えた水回路
3. 試験対象流量計を垂直または水平に設置するための測定位置
4. 基準測定用の電磁流量センサー
5. 圧力損失測定用の差圧センサーとツインチューブマノメーター
6. 流量計に補助電源を供給するための直流電圧源
7. アクセサリとして利用可能な流量計
