AF049E 周波数制御速度調整実験システム電気実験装置教育機器教育機器1.製品概要
1.1 概要
このトレーニング装置は、三菱インバータの制御を学ぶために使用されます。関連実験を通して、インバータ制御の三相非同期モータの動作特性を理解し、制御原理と制御方法を習得し、学生の知識と技能を育成することができます。高等職業学校、専門学校、中等職業学校、および専門学校の関連学科における教育および技能訓練評価に適しています。
1.2 特徴
(1) トレーニングプラットフォームは、柔軟な移動を可能にするユニバーサルホイールを備えたアルミプロファイルコラムフレーム構造を採用しています。測定器とトレーニング電源は一体型で設置されており、使いやすく、損傷しにくい構造となっています。
(2) モーターはフル装備で、組み合わせて使用することで、様々なコースのトレーニング内容を完了できます。
(3) トレーニングプラットフォームは、優れたセキュリティ保護システムを備えています。
2. 性能パラメータ
(1) 入力電源：三相5線式 380V±10% 60Hz
(2) 寸法：1600mm × 800mm × 1500mm
(3) 機械容量：<2KVA
(4) 重量：<150kg
(5) 動作環境：周囲温度 -10℃～+40℃、相対湿度 <85% (25℃)
3. 製品構成
3.1 電源制御スクリーン
電源制御パネルはアルミ合金製のプロファイルパネルを採用し、下部の設置フレームと一体化した密閉ボックス構造となっています。
3.2 トレーニングテーブル

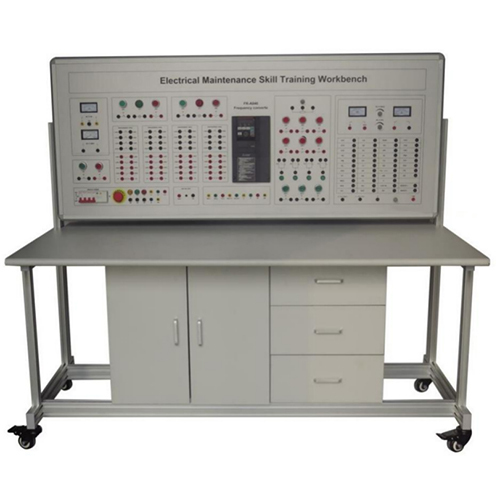

トレーニングテーブルは、アルミプロファイルとブレーキ付きのユニバーサルホイールで支えられており、柔軟な移動と位置決めが可能です。天板は厚さ25mmの高密度基板で作られており、表面は高温高圧耐火ボードで処理されています。堅牢で美しい構造です。
3.3 電源制御スクリーンの構成
(1) 三相5線式電源入力。漏電遮断器で制御され、緊急停止制御ボタンを備えています。緊急時には、緊急停止ボタンブレーカーを押して電源を遮断します。
(2) 電源インジケータ、電源コンセント、安全電源出力端子を備えています。
3.4 付属機器
モーターモジュール
テスト基板には、合計1種類のモーターが固定されています。下記の通り、
4. 実習内容
1) PUフレッティング動作実験
2) 速度フィードバックシステム実験
3) 外部フレッティング動作実験
4) 割込電源起動実験
5) オープンループ運転実験
6) 速度位置決めシステム実験
7) 外部運転実験
8) PID制御システム実験
9) 共同運転実験
10) ネットワーク制御実験
11) プログラム運転実験
12) 通信運転実験
13) 多段階速度運転実験
