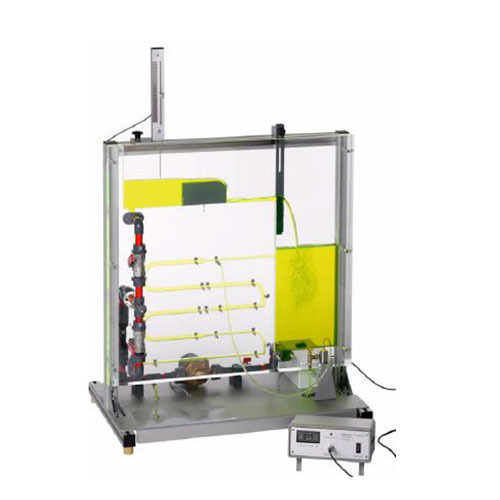

AFF044 水の流れの基礎 流体工学 トレーニング機器 教育機器 教育機器学習目標／実験
管内流れと開水路流れの基礎
オリフィスにおける差圧測定
ベンチュリーノズル、管の曲がりと角度、縮流と拡大
パワーメータを用いた開水路の堰構造の調査
ポンプ特性の記録
仕様
[1] 非圧縮性流れの様々な領域における基礎研究
[2] ポンプを用いた閉水回路
[3] 透明配管と開水路
[4] 配管の曲がり、角度、ベンチュリーノズル、オリフィスプレートにおける圧力損失の実験
[5] 広頂堰1基と鋭頂堰1基
[6] 水位測定用の垂直移動プローブ先端を備えた水平移動式液面計
[7] それぞれの配管抵抗前後の差圧測定用圧力測定点
[8] 電力計によるポンプの消費電力測定
[9] Windows VistaまたはWindows 7でUSB経由でデータ取得可能なソフトウェア
技術データ
ポンプ、3段式 最大消費電力：100W 最大流量：83L/分 最大揚程：6m
電子式水位計 測定範囲：0～200mm 目量：1mm 移動量：最大205mm
測定範囲：差圧：0～600mbar、流量：3.5～50L/分
寸法および重量
長さ×幅×高さ：850×540×970mm
重量：約50kg
