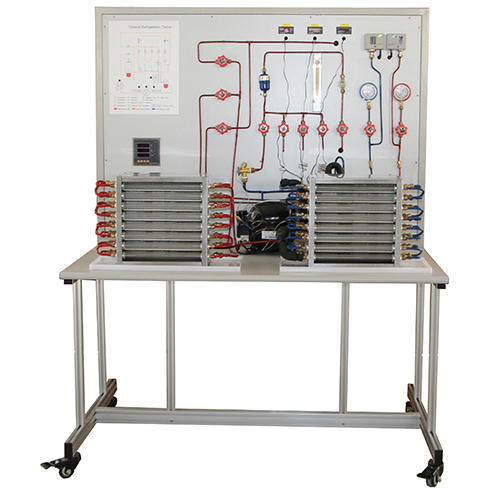

AFA004 一般冷凍トレーナー冷凍実験装置教育装置職業訓練装置I. 製品概要
一般的な冷凍圧縮サイクルの更なる学習に使用するトレーニング装置です。凝縮器と蒸発器のファンには、速度調整可能な8本の透明パイプとファンが装備されており、システム内の冷媒の凝縮・蒸発プロセスを直接観察できます。4種類の冷媒の冷却状態を、異なる絞り装置で同じ条件下で直感的に把握できます。また、異なる冷媒冷却条件下でのファン速度変化を通して、凝縮器と蒸発器の伝熱効果を観察できます。
II. 製品特徴
トレーニングベンチはアルミフレーム構造を採用しており、簡潔で堅牢です。機器の軽量化だけでなく、強度も確保しています。底面には4つのユニバーサルキャスターが装備されており、移動が容易です。
冷凍循環配管は設置パネル上に敷設され、高温部と低温部で異なる色で塗装されているため、観察と識別が容易です。
本装置は優れた安全保護システムを備えています。冷凍サイクルに高低圧保護スイッチを装備しており、システム圧力に異常が発生した場合、コンプレッサーは直ちに動作を停止し、コンプレッサーとシステムを保護します。漏電遮断器、緊急停止装置、および電気回路に信頼性の高い接地保護を装備し、機器と人員の安全を確保します。
電圧、電流、周波数、電力、力率、圧力、流量などを監視できるソフトウェアを提供し、PCにリアルタイムで表示したり、レポートを印刷したりできます。
III. 技術データ
(1) 入力電源：220V±10%、50Hz
(2) 外形寸法：1400mm×800mm×1800mm
(3) 重量：100kg
(4) 動作環境：環境温度 10℃～30℃、相対湿度 ＜75% (25℃)
付属品：
英語版一般冷凍マニュアル
英語版実験ハンドブック
