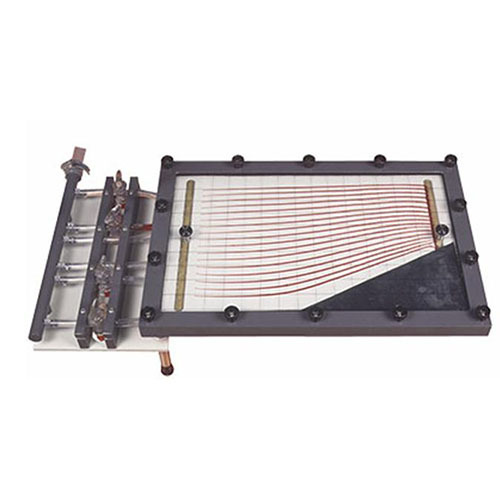

AFF022 HeleShaw 装置 流体工学 トレーニング機器 教育機器 教育機器説明
HeleShawは、定常流に流線を生成します。これにより、学生は様々な水源とシンクの配置を研究し、無限の種類のモデルを観察することができます。この装置は、2次元ラプラス方程式で2次元的に表現できます。そのため、教員は空気力学や電気・熱流など、他の工学分野の表現にも使用できます。
この装置は、安定した空気を含まない水供給と適切な排水によって動作します。この装置は、2枚のプレートの間に形成された流路で構成されています。水は低いレイノルズ数で流路を流れるため、慣性力は重要ではありません。
染料は、流れの端にあるいくつかの小さな穴を通って流れ、流線を形成します。グリッドの上部は取り外し可能です。装置には、様々な形状のモデルを切り抜くためのゴムシートが付属しています。2枚のプレートの間に置くと、学生はモデルの周りを流れる流線パターンを見ることができます。また、バルブと真空ポンプを使用すると、2つのソースと2つのシンク（またはその両方の組み合わせ）を接続できます。
実験を行うには、学生は水の流れを開始し、流線が容易に見える程度に染料バルブを開きます。シンクまたはシンク、またはフローポイントまたはシンクポイントのさまざまな組み合わせを使用できます。真空ポンプはシンクポイントを強化します。
モデルを装置の自由流に組み込み、流線を研究するために、学生は形状（付属）を切り抜きます。次に、モデルの2枚のプレートの間に挟み、流れを開始します。
一定のヘッドと滑らかな流れを提供するために、オプションのヘッダータンクが用意されています。
