AFH1F デジタル流量測定機能付き油圧ベンチ 流体工学トレーニング機器 教育機器 職業訓練機器1. 製品紹介
1.1 製品説明

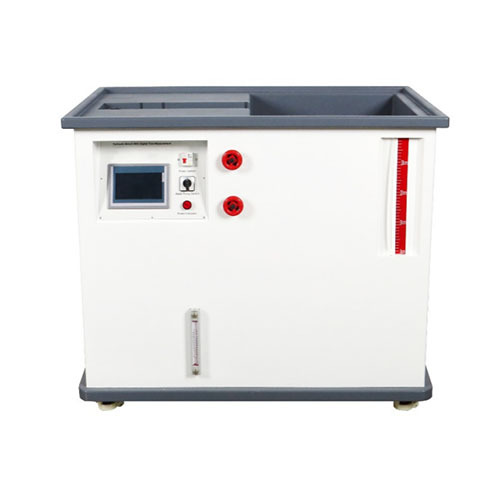

デジタル流量測定機能を備えたAFH1F油圧ベンチは、流体実験用の基本装置です。閉水回路を形成し、リアルタイムの流量データと流量変化曲線を測定できます。閉水回路は、強力な水中ポンプを備えた底部水槽と、上部に配置された測定タンクで構成され、戻り水がここに集められます。上部の作業台は、様々な実験装置を容易かつ安全に配置できます。作業台には戻り水の供給を容易にするための小型水槽が組み込まれています。
1.2 製品の特徴
1. 本装置は信頼性の高い電気配線を採用し、優れた安全性を備えています。
2. 本装置はモジュール式で、他の実験モジュールと併用できます。
3. より耐久性の高い材料を使用しているため、装置の耐用年数を大幅に延ばすことができます。
4. 本装置はデジタル機能をサポートし、データをリアルタイムで表示できます。
2. 技術仕様
2.1 技術パラメータ
電源パラメータ：単相3線式AC220V 50-60Hz
水中ポンプ出力：250W
水中ポンプ最大揚程：7.5m
水中ポンプ最大流量：9.0m³/H
タッチスクリーンパラメータ：電源DC24V、9方向電流アナログ出力（0-20mA）、電流アナログ出力、リレー出力、双方向485通信。
配管接続口径：25mm
動作環境条件：周囲温度-10℃～+40℃、相対湿度85%未満（25℃）。
2.2 寸法および重量
寸法：1330mm×850mm×1140mm
重量：108kg
3. 製品各部の名称と機能紹介
3.1 製品本体
番号 名称
1 排水インターフェース
2 実験用流路
3 実験台
4 戻り水収集室
5 タッチスクリーン
6 回路ブレーカー
7 送水ポンプ制御スイッチ
8 電源インジケータ
9 実験用流量制御弁
10 分岐流量制御弁
11 水位計
12 温度計
13 自在キャスター
3.2 製品付属品
番号名称
1 電源ケーブル
2 チューブ
3 クランプ
4. 製品構成リスト
番号 名称 数量
1 デジタル流量計付き油圧作業台 1セット
2 タッチスクリーン 1個
3 サーキットブレーカー 1個
4 水中ポンプ 1個
5 ニードルバルブ 1個
6 温度計 1個
7 シングルコントロールスイッチ 1個
8 インジケーター 1個
9 キャスター 4個
10 電源コード 1本
11 チューブ 1個
12 ホース 2本
5. 製品教育実験リスト（詳細は実験ガイドをご覧ください）
(1) デジタル流量計付きAFH1F油圧作業台を用いた配管接続実験。
(2) デジタル流量計付きAFH1F油圧作業台を用いた正しい使用方法のチュートリアル実験。
(3) デジタル流量計付きAFH1F油圧作業台を用いた正しい注水・排水実験。
