AFF018 配管システムの損失 流体工学 トレーニング機器 教育機器 教育機器1. 装置の紹介
実際の流体の流れでは、摩擦と乱流（渦流）によって圧力損失が発生します。圧力損失は、配管、配管要素、継手、計測装置（流量計、速度計など）で発生します。配管システムを設計する際には、これらの圧力損失を考慮する必要があります。
配管、配管要素、および閉鎖装置における圧力損失を研究できます。さらに、流量測定のために差圧法も提案されています。

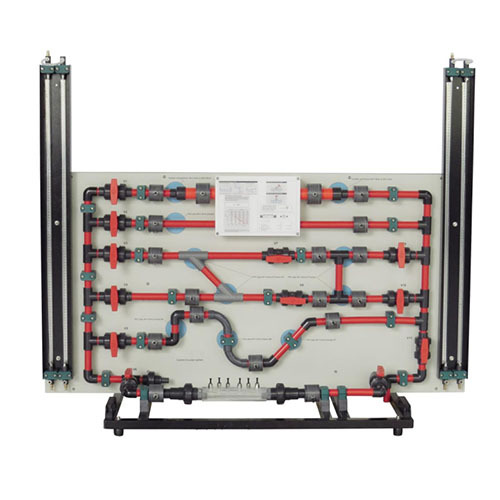

実験装置は、個別に閉鎖可能な6つの異なる配管セクションで構成されています。配管セグメントには、ベンド、ベンド、分岐などの配管要素が備えられています。配管セクション内には、流量を測定するための異なる遮断装置と計測対象が設置されています。計測対象は透明な材料で作られているため、内部構造を良好に観察できます。パイプラインシステム内の圧力測定点は環状チャンバーとして設計されています。これにより、実質的に干渉のない圧力測定が可能になります。
これらの実験では、配管および分岐やエルボなどの配管要素における圧力損失を測定します。また、閉鎖装置の開口特性も記録されます。圧力は二重管式マノメーターで測定します。
実験装置はHM 150A基本モジュールの作業台に簡単かつ安全に設置できます。HM 150Aは水を供給し、流量を測定します。また、実験装置は実験室の給水装置から操作することもできます。
2. 技術データ
装置全体のパラメータ：
寸法：1520mm（長さ）×640mm（幅）×1200mm（高さ）
重量：約35kg
二重管式圧力計のパラメータ：
差圧測定用二重圧力計2個
測定範囲：
0～0.1bar
0～1000mmwc
実験用アクセサリのパラメータ：
アングルシートバルブ DN 15
ゲートバルブ DN 15 オリフィス Ø 18.5mm
ノズル径 14mm
ベンチュリー Ø 28.4～14.0mm
3. 機器構成部品
番号 名称
1 ベント
2 二重管式圧力計
3 パイプラインの急激な収縮
4 摩擦損失条件の検討
5 直角曲げ部の圧力損失条件
6 曲線部の圧力損失条件
7 流量制御弁
8 排水弁
9 パイプラインの急激な拡張条件
10 パイプラインの支流条件
11 隠れた水入口
12 ベンチュリー流量計
4. 実験リスト
実験1：配管内の流れと摩擦の調査
実験2：配管、配管要素、継手における圧力損失と抵抗係数
実験3：パイプラインにおける2種類のバルブの圧力損失と抵抗係数
実験4：アングルシートバルブとゲートバルブの開度特性
実験5：流量を測定するための様々な物体について学ぶ：ベンチュリノズル、オリフィス流量計、測定ノズル
