AF039E メーターボックス 教育機器 電気実験機器 教育機器1. 製品紹介
1.1 製品説明
本機器には、交流電圧計、交流電流計、直流電圧計、直流電流計、力率計が含まれており、高等専門学校、専門学校、中等専門学校、専門学校における関連専攻の教育および技能訓練評価に適しています。
1.2 製品の特徴
(1) 訓練台は、底部にパッドを備えたアルミプロファイルフレーム構造を採用しています。計測機器と訓練用電源は一体型に設置されており、使いやすく、損傷しにくい構造となっています。
(2) 訓練台は優れた安全保護システムを備えています。
(3) 計器盤にタイマーが取り付けられています。
2. 技術仕様
2.1 技術仕様
電源仕様：単相AC 220V ±10%
動作環境：周囲温度 -10℃～+40℃、相対湿度 <85% (25℃)
2.2 寸法および重量
寸法：1274mm×407mm×553mm
重量：約10kg

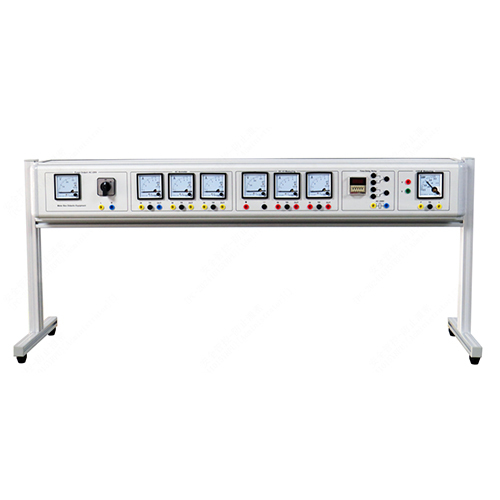

3. 製品各部の名称と機能紹介
3.1 製品本体
番号 名称
1 AC電圧計
2 電源スイッチ
3 電源出力ポート
4 AC電流計
5 DC電圧計
6 DC電流計
7 遅延タイマー
8 力率計
3.2 製品付属品
番号 名称
1 計器箱 教育機器
2 4mm安全接続ケーブル（1m、両端黄色）
3 4mm安全接続ケーブル（1m、両端緑色）
4 4mm安全接続ケーブル（1m、両端赤色）
5 4mm安全接続ケーブル（1m、両端青色）
6 4mm安全接続ケーブル（1m、両端黒色）
7 ヒューズ 5A 5×20
4. 製品構成一覧
番号 名称 数量
1 AC電圧計 1
2 電源スイッチ 1
3 電源出力ポート 1
4 AC電流計 3
5 DC電圧計 1
6 DC電流計 2
7 遅延タイマー 1
8 力率計1
9 計器箱教材 1
10 4mm安全接続ケーブル（両端黄色、1m） 5
11 4mm安全接続ケーブル（両端緑色、1m） 5
12 4mm安全接続ケーブル（両端赤色、1m） 5
13 4mm安全接続ケーブル（両端青色、1m） 5
14 4mm安全接続ケーブル（両端黒色、1m） 5
15 ヒューズ 5A 5×20 5
5. 製品教材実験リスト（詳細は実験ガイドを参照）
(1) AC電流計テスト実験
(2) DC電流計テスト実験
(3) 遅延テスト実験
(4) 力率計テスト実験
