AFF063 フランシス水車の作動原理 流体工学トレーニング機器 教育機器 職業訓練機器説明
反動タービンの模型
透明な作動領域
調整可能なガイドベーンを備えたタービン
バンドブレーキによる負荷
水車は水力を利用したターボ機械です。フランシス水車は反動タービンの一種で、水の圧力エネルギーを分配器とロータ内で運動エネルギーに変換します。水は螺旋状のハウジングを介して分配器に供給されます。
流水は分配器内で調整可能なガイドベーンによって加速され、ブレードに導かれます。ロータ内での水の方向転換とさらなる加速により、ローターに伝達される衝撃が発生します。

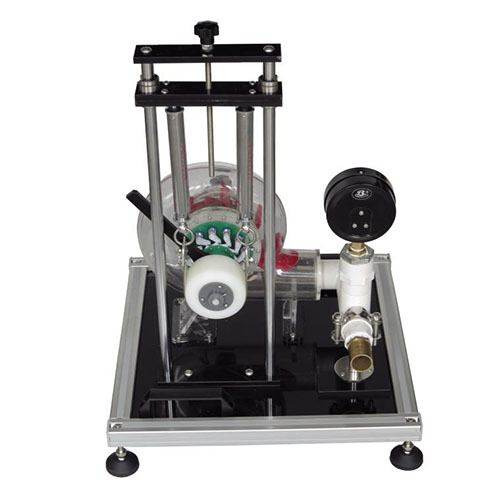

実験ユニットは、ローター、調整可能なガイドベーンを備えた分配器、水車に負荷をかけるバンドブレーキ、そして透明な前面パネルを備えたハウジングで構成されています。透明なカバーにより、運転中の水の流れ、ローター、ガイドベーンを観察できます。ガイドベーンを調整することで、迎え角、ひいてはローターの出力を調整します。
