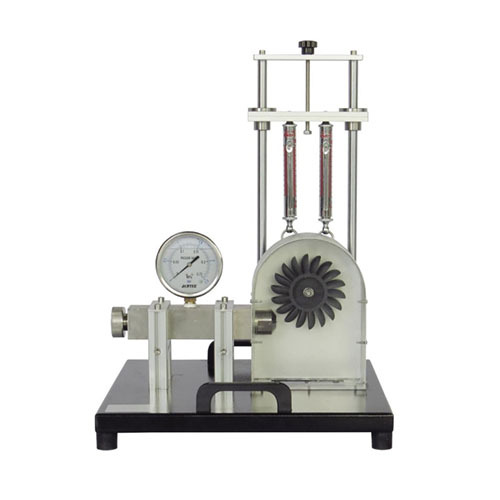

AFF062 ペルトン水車の作動原理 流体工学訓練機器 教育機器 職業訓練機器I. 製品概要
1.1 概要
石炭、石油、天然ガスといった再生不可能なエネルギー源の消費を基盤とする人類の現在の経済発展モデルは、環境汚染と温室効果の問題をますます深刻化させています。人類社会の持続可能な発展を実現し、人間と自然の調和のとれた関係を築くため、風力エネルギー、水力エネルギー、太陽エネルギー、バイオマスエネルギー、地熱エネルギー、海洋エネルギーといったグリーンエネルギーの開発は、世界各国にとって大きな関心事となっています。
水力エネルギーはクリーンエネルギーの一種です。現在、水力エネルギーの利用は主に、水車発電機を通して位置エネルギーを機械エネルギーに変換し、さらに電気エネルギーに変換するプロセスです。水車が十分に効率的に利用されるかどうかは、水車の変換効率に左右されます。現在、水力発電所にはペルトン水車が最も適しています。
1.2 特徴
(1) インパクトタービンは、強度と耐腐食性に優れた材料を使用しているため、装置の耐用年数を大幅に延ばすことができます。
(2) 衝撃タービンはモジュール式の区画設計を採用しており、各コンポーネントの配置原理が一目で分かります。
(3) ペルトン水車は一体型設計を採用し、実験モジュール全体が1台の装置に集約されています。環境や設置場所に対する追加要件がなく、迅速な実証の要件を満たすことができます。
(4) 衝撃タービン装置は、タービンブレードの動作状態をリアルタイムで観察するための視覚ウィンドウを提供します。
II. 技術パラメータ
動作条件：周囲温度 -10℃～+40℃、相対湿度 < 85% (25℃)
サイズ：540mm×500mm×780mm
重量：27kg
III. 構成部品一覧と詳細説明
3.1 主要部品
番号 名称
1 圧力計
2 流量調整弁
3 高さ調整ノブ装置
4 張力測定装置
5 インパクトインペラ
6 流体噴出口
7 携帯用ハンドル
3.2 機器構成一覧
番号 名称 数量
構成部品 1 圧力計 1
構成部品 2 張力測定装置 2
構成部品 3 流量調整弁 1
構成部品 4 インパクトインペラ 1
構成部品 5 高さ調整ノブ装置 1
3.3 付属品
番号 名称 数量
構成部品 1 非接触式回転速度計 1
IV. 実験リスト
実験1 ペルトン水車装置の設計と制御
実験2 衝撃式水車装置のトルク測定実験
実験3 衝撃式水車装置の回転速度測定実験
