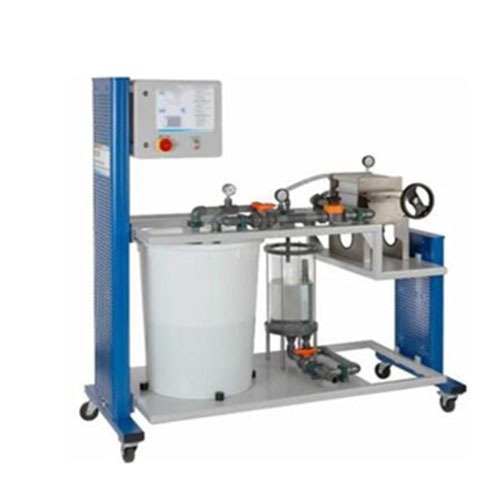

AFF005 プレートフレームフィルタープレス流体工学トレーニング機器教育機器教育機器プレートフレームフィルタープレスによる懸濁液からの固形物の分離1
不連続ケーキろ過1 * 実験室規模での実用実験
技術概要
プレートフレームフィルタープレスは、飲料業界において、例えば中間製品の清澄化に使用されています。
タンク内で珪藻土と水（推奨）の懸濁液を調製します。ポンプは、固形物が懸濁状態を維持し、沈殿しないようにします。ポンプは、懸濁液をプレートフレームフィルタープレスの各分離室に送り込みます。分離室は、1つのフィルターフレームと2つのフィルタープレートで構成されています。フィルタープレートには溝が刻まれており、フィルタークロスで覆われています。濾液は濾布を通過し、プレートの溝を通って集合管に流れ込みます。濾液は集合管を通ってプレートフレームフィルタープレスから排出され、濾液タンクに集められます。固形物は濾布で分離され、そこで成長するフィルターケーキを形成します。フィルターケーキが厚くなるにつれて、流動抵抗も増加します。分離室が満杯になるか、最大圧力差に達すると、ろ過プロセスは終了します。プレートフレーム式フィルタープレスのプレートとフレームは引き離されます。これにより、濾過ケーキを取り出すことができます。次のろ過を行うには、プレートとフレームを再び押し付けます。スピンドルを用いて、これらを押し付けます。この押し付け力により、懸濁液はプレートとフレームの接触点から漏れることなく、ろ布を通して押し出されます。
プレートフレーム式フィルタープレスの流量はバルブで調整されます。ろ過中に発生する圧力はマノメーターで表示されます。ろ液タンクには目盛りが付いているため、ストップウォッチで流量を測定できます。付属の不透過率計を使用すれば、ろ液の固形分濃度を測定することができます。実験の評価には乾燥チャンバーの使用をお勧めします。
分かりやすい教材で基礎を解説し、実験を段階的に進めることができます。
学習目標 / 実験
プレートフレーム式フィルタープレスの基本原理と操作方法の学習
懸濁液の製造
フィルターケーキの除去
ろ布の挿入
ケーキろ過の基礎：ダルシーの式
ろ液量とろ液中の固形分濃度の時間変化
ろ液量に依存するフィルターケーキ質量
