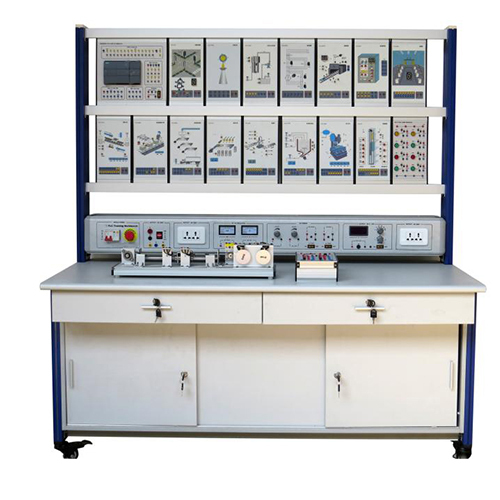

AF167E PLC教育機器 電気実験機器 教育機器 職業訓練機器1 製品概要
1.1 製品概要
PLCは産業分野における最新技術です。このトレーナーには、シーメンスS7-1200 PLCトレーニングモジュール、電源ボックス、ワークベンチが含まれており、学生の実践的な能力とプログラミング能力をトレーニングします。大学、専門学校、技術機関に最適です。（オムロンPLC、三菱PLC、アレン・ブラッドリーPLCなども使用可能です。）
1.2 特徴
(1)トレーニングワークベンチは、産業用アルミ柱構造のフレームを採用し、技術パラメータのテストと測定のためのメーターボックスと電源ボックスを備えています。使いやすく、壊れにくい設計です。
(2) 豊富なコンポーネントを装備しており、学生は自由に組み合わせて様々なトレーニングコンテンツを実施できます。
(3)トレーニングワークベンチは高度な安全システムを備えています。
(4)ワークベンチの底部には4つの車輪があり、そのうち2つはロッカー付きで、移動や固定が容易です。
(5)底部にはキャビネットがあり、キャビネット内にはロッカーが備わっており、学生は工具を収納できます。
(6) 構造は柔軟性が高く、分解・組み立てが容易です。
2 技術的パラメータ
(1) 入力電源：単相3線、220V±10% 50Hz
(2) 寸法：1600mm×800mm×1780mm
(3) 総容量：＜2.0KVA
(4) 重量：＜200kg
(5) 作業環境：＜85%湿度
3 製品構成
3.1 電源制御盤
電源制御盤はアルミ構造の金属パネルを使用し、全密閉型ボックス構造を採用しています。
3.2 トレーニング用ワークベンチ
トレーニング用ワークベンチはアルミ構造を採用しています。ワークベンチの底部には4つのユニバーサルホイールが付いており、ホイールには2つのブレーカーが付いています。トレーナーは移動や停止が容易に行えます。ワークベンチパネルの厚さは25mmの高密度基板で、高温高圧防火処理が施されています。 3つのガイドレール式引き出しと2つのプッシュ＆プラグ式キャビネットを備えています。堅牢で信頼性の高い構造で、外観も美しいです。
3.3 電源制御盤
(1)単相3線式電源入力。漏電遮断器による試験済み。緊急停止ボタンを備え、緊急時に電力を遮断できます。
(2)0-10Vおよび4-20mA信号発生器、電流計、電圧計、出力インジケーターを装備。
(3)インジケーター、ヨーロッパ電源プラグ出力、安全出力ソケットを装備。
(4)AC 220V電流出力、DC 220V巻線電源、DC 0-220V連続可変DCアーマチュア電源を内蔵。短絡保護機能付き。
3.4 吊り下げボックスモジュール
これらのモジュールは、学生の多様な実験ニーズに対応します。各テストモジュールは実寸大で設計されており、取り付ける際は、モジュールをアルミ柱のスロットに差し込み、モジュール下端をスロットに向けて押し下げ、柱に固定してください。
3.5 ボタンおよび出力アナログ吊り下げボックスモジュール
ボタン吊り下げボックスは、インジケータ付きリセットボタン6組と、インジケータ付きセルフロックボタン2組で構成されており、シミュレーション吊り下げボックスの補助入力として使用できます。出力シミュレーション吊り下げボックスは、インジケータ、カウンター、ブザーの16組で構成されており、PLCおよびI/Oモジュールの出力負荷として使用できます。
3.6 走行車シミュレーショントレーニングモジュール
走行車シミュレーショントレーニングモジュールは、ステッピングモーターとドライバーによって制御され、リミットスイッチ、Uスロットセンサー、2つのDCモーターを備え、直線運動の試行を行います。DCモーターの回転速度はそれぞれ30r/minと900r/minで、モーターの回転速度を測定するためのカウンターとPLC高速カウンター機能を装備できます。ステップモーターを制御することで、車の動きと位置を制御します。走行車両シミュレーショントレーニングモジュールの写真は以下のとおりです。
ボタンおよび出力シミュレーション吊り下げボックス
3.7 同梱コンポーネント
(1) スカイタワーライトシミュレーショントレーニング吊り下げボックス 1個
(2) 信号機試験シミュレーショントレーニング吊り下げボックス 1個
(3) 各種液体混合シミュレーショントレーニング吊り下げボックス 1個
(4) 給水塔水位シミュレーショントレーニング吊り下げボックス 1個
(5) 郵便仕分けシミュレーショントレーニング吊り下げボックス 1個
(6) モーター制御シミュレーショントレーニング吊り下げボックス 1個
(7) レスポンダーシミュレーショントレーニング吊り下げボックス 1個
(8) 自動給餌積載シミュレーショントレーニング吊り下げボックス 1個
(9) 自動梱包ラインシミュレーショントレーニング吊り下げボックス 1個
(10) マシニングセンターシミュレーショントレーニング吊り下げボックス 1個
(11) 給餌車両シミュレーショントレーニング吊り下げボックス 1個
(12) ロボットシミュレーショントレーニング吊り下げボックス 1個
(13) エレベーター制御試験シミュレーショントレーニング吊り下げボックス 1個
(14) 自動販売機シミュレーショントレーニング吊り下げボックス 1個
(15) 温度自動制御シミュレーショントレーニング吊り下げボックス1個
(16) S7-1200PLCおよびI/Oモジュール用吊り下げボックス 1個
(17) PLC出力シミュレーション用吊り下げボックス 1個
(18) ボタンおよびインジケータ用吊り下げボックス 1個
(19) 車両走行シミュレーショントレーニングモジュール
(20) 2mm安全電気ケーブル 25本
(21) 電気工事工具 1セット
(22) 英語ユーザーマニュアル付き
(23) マルチメーター 1個
(24) 六角レンチ 1組
3.8 研修内容
(1) スカイタワー照明シミュレーション研修
(2) 信号機試験シミュレーション研修
(3) 各種液体混合シミュレーション研修
(4) 給水塔水位シミュレーション研修
(5) 郵便仕分けシミュレーション研修
(6) モータ制御シミュレーション研修
(7) レスポンダシミュレーション研修
(8) 自動供給・積載シミュレーション研修
(9) 自動梱包ラインシミュレーション研修
(10) マシニングセンタシミュレーション研修
(11) 給水車シミュレーション研修
(12) ロボットシミュレーション研修
(13) エレベーター制御試験シミュレーション研修
(14) 自動販売機シミュレーション研修
(15) 温度自動制御シミュレーション研修
