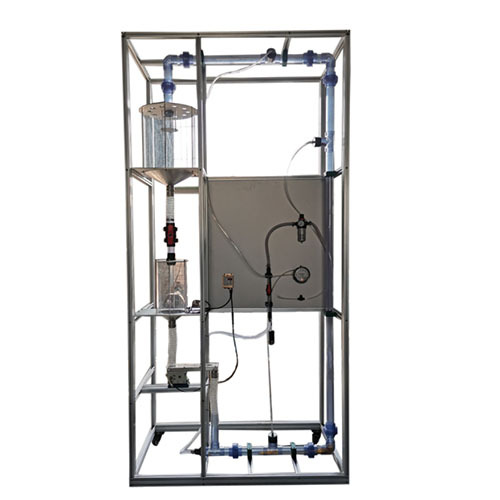

AFF003 空気輸送流体工学トレーニング機器教育機器職業訓練機器空気コンベアは、分散した固形物をパイプライン内で長距離輸送するために使用できます。
固形物は、供給タンクから振動トラフを介して空気流中に輸送されます。交換可能なインジェクターが固形物を空気流中に分散させます。空気流は固形物をチューブ内を上方に輸送します。輸送はコレクタータンクで終了します。
空気流の速度と固形物含有量に応じて、さまざまな輸送状態が発生します。速度が高い場合、固形物はチューブの断面全体に均一に分散されます（希薄相輸送）。速度が低下すると、チューブ壁に糸状体や球状体が形成され、沈降速度が速いため滑り落ちます。糸状体や球状体は空気流中で再び分解され、再び形成されます。速度を個々の粒子の沈降速度以下に低下させると、最終的にプラグ輸送が発生します。さまざまな輸送状態は、透明なチューブを通して観察できます。
圧力損失と流速を特定するために、関連するすべての位置に測定点が設けられています。空気流の速度は圧力調整器によって調整されます。固体の質量流量は、ポテンショメータで振動トラフのストロークを調整することで調整できます。圧縮空気は実験室の供給源から供給する必要があります。
固体としては、エンドウ豆またはプラスチックの顆粒の使用が推奨されます。
仕様
垂直チューブ内の固体の空気圧吸引
ストローク調整可能な振動トラフを介して固体を空気流に供給
供給材料を空気流に分散させるための4つの交換可能なインジェクター
ガラス製の垂直チューブ
透明材料（PMMA）製のコレクタータンクとフィードタンク
コレクタータンクとフィードタンクはプラグバルブ付きチューブで相互接続
入力圧力と流量を調整するための精密圧力調整器
圧力損失と流速の測定点
技術データ
垂直チューブ
高さ：2m
直径：50mm
タンク数
供給：20L
コレクター：40L
計測範囲
流速：0～36m/s
差圧：0～10kPa
圧力：0～1bar
電源：230V、50Hz、単相
電源：120V、60Hz、単相
UL/CSA（オプション）
寸法および重量
長さ×幅×高さ：1280×800×2880mm
重量：約190kg
動作に必要な圧力
圧縮空気：最低1500mbar、60m³/h
