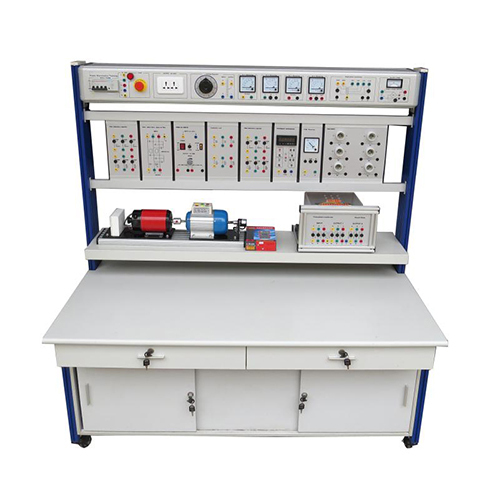

AF168E パワーエレクトロニクストレーナー電気実験装置教育装置職業訓練装置1. 製品
1.1 概要
このトレーニング装置には、基本装置、パワーエレクトロニクス整流回路、PWM DC速度レギュレータ、モータ制御機器などが含まれており、関連実験を通してシリコン制御整流器やモータの動作特性、制御原理と制御モードを理解できます。これにより、学生の知識とスキルが向上します。高等専門学校、高等技術学校、中等専門学校、専門学校における専門教育および技能訓練評価に適しています。
1.2 特徴
(1) トレーニングベンチはアルミ柱フレーム構造を採用し、電源は内蔵型で一体化されているため、安全で使いやすく、損傷しにくいです。
(2) ユニット回路吊り下げボックスの構成が充実しており、組み合わせて使用することで、多様なトレーニング内容に対応できます。
(3) 実験対象に合わせて、ボックス内のユニット吊り下げ数を柔軟に増減できるため、さまざまなユーザーニーズに対応できます。
(4) トレーニングプラットフォームは優れた安全保護システムを備えています。
2 特性パラメータ
(1) 入力電源：三相5線式、380V±10% 50Hz
(2) 寸法：1600mm×800mm×1800mm
(3) 総容量：＜2.0KVA
(4) 重量：＜100kg
(5) 動作条件：
環境温度：-10℃～+40℃
相対湿度：＜85%(25℃)
3. コンポーネント
3.1 電源制御盤
電源制御盤はアルミニウム合金製のプロファイルパネルを使用し、密閉構造で、接続部を下部に一体化して配置されています。
3.2 トレーニング用ワークベンチ（スタンドタイプのみ）
トレーニング用ワークベンチはアルミニウム構造を採用しています。ワークベンチの底部には4つのユニバーサルホイールが付いており、ホイールには2つのブレーカーが付いています。トレーナーは簡単に移動したり停止したりできます。ワークベンチパネルの厚さは25mmの高密度基板で、高温高圧耐火処理が施されています。3つのガイドレール式引き出しと2つのプッシュ＆プラグ式キャビネットを備えています。堅牢で信頼性の高い構造で、外観も美しいです。
3.3 電源ボックス
(1)三相5線式電源入力。漏電ブレーカー制御による試験済み。緊急停止ボタンを備えており、緊急時に電力を遮断できます。
(2)電流計と電圧計で出力表示を行います。
(3)インジケータ、電源プラグ出力、安全出力ソケットを備えています。 （4）内部に交流電流を供給し、短絡保護機能を備えています。
（5）内部に0～220Vの連続交流電流を供給し、マルチ電圧出力の直流安定化電源と短絡保護機能を備えた交流低電圧電源を備えています。
3.4 工具類
(1)力率計吊り下げボックス 1個
(2)三相交流フィルタ吊り下げボックス 1個
(3)誘導性/容量性フィルタ吊り下げボックス 1個
(4)タコメータ吊り下げボックス 1個
(5)凝縮器負荷吊り下げボックス 1個
(6)PWM直流速度調整吊り下げボックス 1個
(7)三相かご形交流非同期モータ
(8)直流モータ
(9)三相変圧器モジュール
(10)電球負荷吊り下げボックス 1個
(11)4mm安全電気ケーブル 25本
(12)電気工事工具 1式
(13)デジタルマルチメータ 1個
