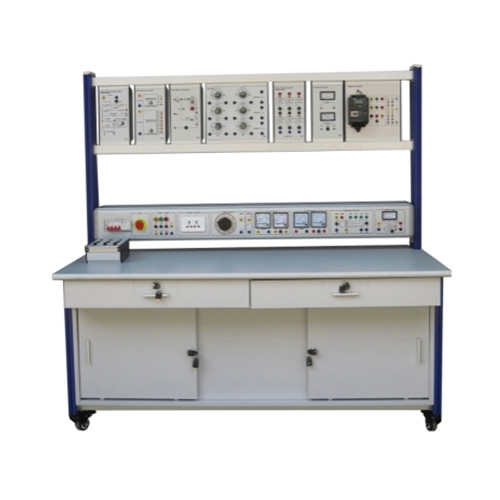

AFE3001 パワーエレクトロニクストレーナー電気実験室機器教育機器指導機器1 製品概要
1.1 概要
本研修プラットフォームには、各種サイリスタの代表的な応用回路ユニットが搭載されています。関連実験を通して、サイリスタの電気的特性を理解し、制御原理と制御方法を習得し、学生の知識と技能を養うことができます。高等専門学校、高等職業学校、中規模学校、専門学校、専門学校における専門教育および技能訓練評価に適しています。
1.2 特長
(1) 本研修プラットフォームはアルミプロファイル柱フレーム構造を採用し、電源は一体型で設置されているため、安全で使いやすく、損傷しにくいです。
(2) ユニット回路吊り下げボックスは充実した装備を備えており、これらを組み合わせて様々なコースの研修内容を完結できます。
(3) 実験対象に応じてユニットを柔軟に増減でき、様々なユーザーのニーズに対応できます。
(4) 本研修プラットフォームは優れた安全保護システムを備えています。
2 技術的パラメータ
(1) 入力電源：三相5線式 380V±10% 50Hz
(2) 寸法：1600mm × 800mm × 1800mm
(3) 機械容量：<2.0KVA
(4) 重量：<100kg
(5) 動作条件：
l 周囲温度 -10℃ ～ +40℃
l 相対湿度 <85% (25℃)
3 製品構成
3.1 電源制御画面
電源制御パネルはアルミ合金製のプロファイルパネルを採用し、下部の配置フレームと一体化した密閉ボックス構造を採用しています。
3.2 トレーニングワークベンチ
トレーニングテーブルはアルミプロファイルとブレーキ付きのユニバーサルホイールで支えられており、柔軟な移動と位置決めが可能です。天板は厚さ25mmの高密度基板を採用し、表面は高温高圧耐火パネルで処理されています。レール式引き出し2つと引き戸キャビネット2つを備え、堅牢で洗練された構造となっています。
3.3 電源ボックス
(1) 三相5線式電源入力。漏電遮断器で制御され、緊急停止ボタンを備えています。緊急時には、緊急停止ボタンブレーカーを押して電源を遮断します。
(2) 出力インジケータとして電圧計と電流計を備えています。
(3) 電源インジケータ、ヨーロッパ規格の電源コンセント、安全電源出力端子を備えています。
（4）0～220Vの調整可能なAC電源、DC電圧電源、および複数の電圧出力を備えたAC低電圧電源を内蔵し、短絡保護機能を備えています。
3.4 主な実験用吊り下げボックスおよび補助装置
(1) 負荷実験用吊り下げボックス（抵抗負荷および誘導負荷）
(2) トリガー回路実験用吊り下げボックス
(3) サイリスタ可変抵抗整流回路用吊り下げボックス
(4) 速度表示・測定実験用吊り下げボックス
(5) ブリッジ整流回路実験用吊り下げボックス（シングルパルス、ダブルパルス、トリプルパルス、シックスパルス）
(6) インバータ実験用吊り下げボックス（RS485インターフェース付き、コンピュータ通信可能）
4 実験リスト
1) サイリスタトリガー回路実習プロジェクト：
簡易トリガー回路
単接合トランジスタトリガー回路実験
正弦波同期位相シフトトリガー回路実験
鋸歯波同期位相シフトトリガー回路実験
単相一体型鋸歯状波トリガー回路実験
三相一体型鋸歯状波トリガー回路実験
2) サイリスタ応用回路実習プロジェクト：
単相半波可変抵抗整流回路実験
単相ブリッジ可変抵抗整流回路実験
単相ブリッジ型全制御整流器実験
三相半波可制御整流回路実験
三相ブリッジ型半制御整流回路実験
三相ブリッジ型全制御整流回路実験
抵抗負荷付きダブルパルスブリッジ回路
誘導負荷付きダブルパルスブリッジ回路
3) インバータ制御実習プロジェクト：
インバータパラメータ設定および周波数調整実験
周波数変換器速度制御回路
インバータとコンピュータの通信実験
インバータパラメータ設定用コンピュータソフトウェア実験
インバータ駆動交流モータの負荷試験
インバータ出力速度フィードバック閉ループ制御実験
