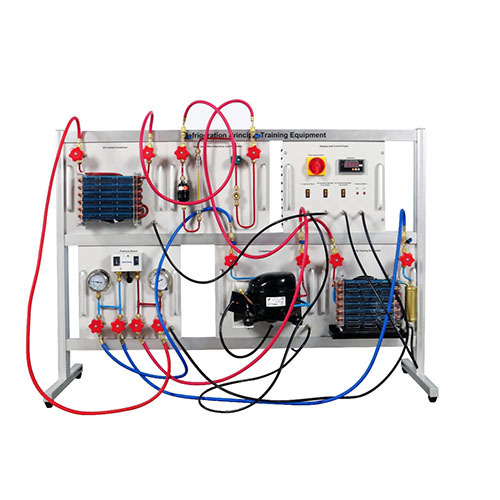

AFA063 冷凍原理トレーニング機器 冷凍実験機器 教育機器 指導機器I. 製品概要
1.1 概要
本コースは、熱エネルギー・電力工学専攻の専門コースです。冷凍と冷凍装置の原理を体系的に紹介し、様々な冷凍サイクルの構成、特性、熱力学計算手法を習得することを目的としています。蒸気圧縮冷凍に焦点を当て、原理部分は主に理論分析に基づいています。機器部分は、様々な冷凍装置の構造、特性、選定計算に焦点を当て、学生が他の専門コースをさらに学ぶための基礎を築きます。
1.2 特徴
本トレーニングプラットフォームは、シンプルで堅牢なアルミニウム合金製シャーシフレーム構造を採用しています。機器全体の強度を確保しながら、機器全体の重量を軽減しています。底部には保護脚が取り付けられています。
本装置は優れた安全保護システムを備えています。システム電源は漏電遮断器によって制御され、圧縮機とシステムの安全を保護します。電気制御回路には、緊急停止ボタンと信頼性の高い接地保護対策が装備されており、機器と人員の安全を確保します。
II. 性能パラメータ
2.1 技術パラメータ
(1) 入力電源：220V±10% 50Hz
(2) 動作条件：周囲温度10℃～30℃、相対湿度75%未満（25℃）
(3) 冷却方式：循環冷凍
(4) システム電力：1.5kW未満
(5) 冷媒：R134A
2.2 寸法および重量
寸法：1380mm×450mm×1050mm
重量：150kg未満
III. 部品リストと詳細説明
製品主要部品
番号 名称
1 手動弁
2 凝縮器
3 乾燥機
4 流量計
5 サイトグラス
6 負荷スイッチ
7 電力計
8 機器スイッチ
9 高低圧表示灯
10 低圧計
11 高圧計
12 高低圧保護スイッチ
13 コンプレッサー
14 蒸発器
IV.製品構成一覧
番号 名称 QYT
1 フッ素フラッシングホース（青）2
2 フッ素フラッシングホース（赤）4
3 フッ素充填アダプタボールバルブ6
4 コンデンサー1
5 ドライヤー1
6 流量計1
7 サイトグラス1
8 負荷スイッチ1
9 電力計1
10 高圧表示灯（HP）1
11 低圧表示灯（LP）1
12 低圧計1
13 高低圧保護スイッチ1
14 高圧計1
15 コンプレッサー1
16 蒸発器1
V. 実験リスト
実験1：冷凍機運転試験
実験2：圧縮機電力、高圧・低圧計のデータ収集方法
実験3：冷凍システム性能に影響を与える要因
