せん断力と曲げモーメントの教育機器教室トレーニングセット機械トレーナー

Name: せん断力と曲げモーメントの教育機器教室トレーニングセット機械トレーナー
Brand: エアヤ
SKU: AFME002
Availability: InStock
Rating: 5 (1 reviews)

No.AFME002

AFME002 せん断力と曲げモーメントの教育機器教室トレーニングセット機械トレーナー

労働環境

-10℃～40℃、湿度<85%

構造

アルミニウム

総重量

200kg未満

GET A QUOTE

説明

AFME002 せん断力と曲げモーメントの教育機器教室トレーニングセット機械トレーナー
I. 概要
この装置は、大学の機械工学科または機械工学科を対象としており、理論・応用力学、工学力学、固体力学専攻、その他の力学関連学科を対象としています。
この装置は、梁のせん断力と曲げモーメントを測定し、理論値と比較するために使用します。ユニバーサルベースフレームと組み合わせて使用します。

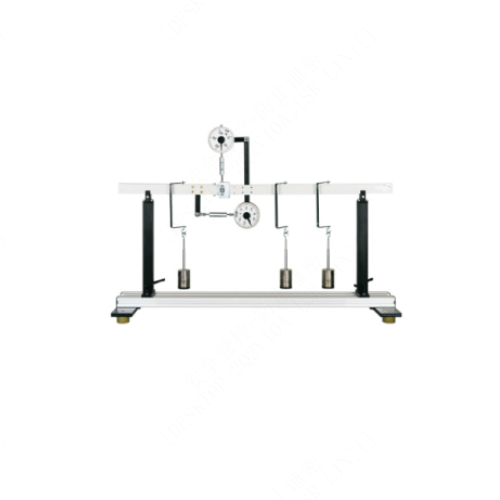

梁は2つの部分で構成され、一方の部分にはボールベアリングがもう一方の部分の垂直面を移動します。せん断力測定用のオーバーハング型バネ秤と、曲げモーメント測定用のアンダーハング型バネ秤が備えられています。梁は2つの円形支持台の上に載置されます。荷重ハンガーと重りは梁に沿って移動します。
取扱説明書も付属しています。
II. 代表的な実験
梁の切断面におけるせん断力と曲げモーメントの視覚的デモンストレーション
荷重、荷重位置、荷重配置の変化による曲げモーメントの変化
実験結果と理論値および曲げモーメント線図との比較

III. 技術データ
構造：アルミニウム
底部には高さ調整用のゴムが付いています。
総重量は200kg未満です。
動作環境：-10℃～40℃、湿度85%未満
丸型支柱：2個
バネ秤：2個
荷重ハンガー：3個
バネ秤2台の代わりに、ロードセルとデジタル出力付き力計を搭載しています。
