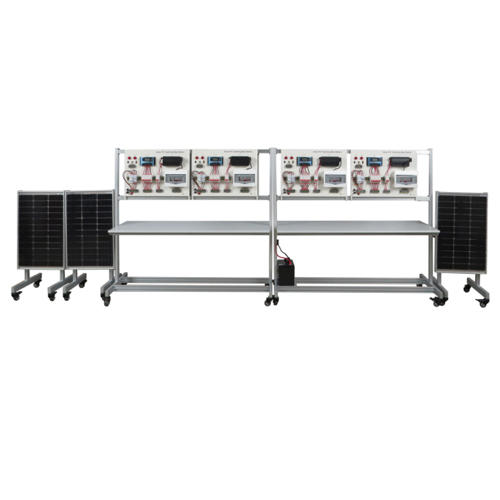

AFR084 太陽光発電教育ベイステーション教育機器学校教育機器再生可能エネルギー訓練機器1. 製品紹介
1.1 製品概要
本装置は、モジュール式のオフグリッド太陽光発電（PV）教育訓練システムです。2つの装置フレームで構成され、両側に合計8枚のパネルが設置されています。PV発電、バッテリー蓄電、インバータ出力など、オフグリッドPVシステムの機能モジュールをすべて統合しています。工業グレードの部品を使用しており、職業訓練校や研修機関におけるPV技術の教育訓練に適しています。
コアシステム構成は、100W多結晶PVパネル3枚、12V 100Ahバッテリー1個、MPPT 30Aソーラーコントローラー1個、500Wオフグリッドインバータ1個で構成されており、オフグリッドPVシステムの発電、蓄電、変換、電力供給の全プロセスを完全にシミュレートできます。
1.2 製品の特徴
モジュール構造設計：2つの装置フレームは両側に8枚のパネルを備え、各機能ユニットは独立して分割されているため、教育デモンストレーションや実地訓練が容易です。
リアルな太陽光発電モジュール：100W多結晶シリコン太陽光発電パネル3枚を搭載し、出力電圧はDC18V。オフグリッド太陽光発電システムの現場における動作条件をリアルに再現します。
充実した蓄電システム：システムの中核となる12V 100Ahバッテリーを搭載し、太陽光発電による電力の蓄電と夜間電力供給をサポートします。
高効率MPPTコントローラー：12Vおよび24Vシステムに対応した30A MPPTソーラーコントローラーを採用。太陽光発電パネルの電力点追従により発電効率を最大化し、発電効率を向上させます。
独立インバーター出力：500Wオフグリッドインバーターを搭載し、バッテリーのDC12VをAC220Vに変換して交流負荷に電力を供給します。
複数の保護構成：DCサージプロテクタ、ヒューズ、DC回路ブレーカー、AC回路ブレーカー、漏電遮断器（RCD）を搭載し、システムの安全な動作を保証します。
トレーニングツール：デジタルマルチメーター、電気工事士用工具セット、ワイヤーストリッパー、ケーブルカッターなどのトレーニングツールを提供し、実践的な教育ニーズに対応します。
2. 技術仕様
2.1 基本技術パラメータ
充電器動作電源：AC220V、50Hz
システム電圧：DC12V
PVパネル出力：100W × 3枚
PVパネルタイプ：多結晶シリコン
2.2 機器外部パラメータ
機器フレーム寸法：1700mm x 750mm x 1600mm
PVパネル寸法：530mm x 600mm x 1135mm
機器本体重量：100kg未満
PVパネル重量：50kg未満
3. 製品概要
3.1 製品本体
番号 名称 数量
1 PVパネル 3
2 機器フレーム 2
3 機器パネル 8
4 バッテリー 1
3.2 製品モジュール部
番号 名称 数量
1 DC12Vインジケーター 1
2 DC12Vインジケーター制御スイッチ 1
3 AC220Vインジケーター 1
4 AC220Vインジケーター制御スイッチ 1
5 ソーラーコントローラー 1
6 インバーター 1
7 DCサージプロテクタ 2
8 ヒューズ 2
9 2P DC回路ブレーカー 4個
10 2P回路ブレーカー（漏電保護付き） 1個
11 2P回路ブレーカー（漏電保護なし） 1個
12 1P回路ブレーカー 2個
13 太陽光発電パネル入力 1個
14 ソケットブロック 5個
3.3 製品付属品
番号 名称 数量
1 デジタルマルチメーター UA9205 8個
2 電気工事士用工具セット（17種類の工具を含む） 8個
3 ケーブルカッター 8個
4 7インチポータブルワイヤーストリッパー 8個
5 BVR電線 10平方ミリメートル、赤、5m 1本
6BVR電線 10平方ミリメートル、黒、5m 1
7 BVR電線 1.5平方ミリメートル、青、5m 1
8 BVR電線 1.5平方ミリメートル、赤、5m 1
9 BVR電線 1.5平方ミリメートル、黒、5m 1
10 BVRケーブル 1.5平方ミリメートル、黄、5m 5
11 PVコネクタ Y字型、黒 4
12 PVコネクタ Y字型、赤 4
13 プラスチック製ケーブルリール 3
14 接続ケーブル、赤 3
15 接続ケーブル、黒 3
16 ヒューズ芯、10A5
17 充電器、AC110-240V 1
4. 製品教育実験一覧
(1) 太陽光発電パネル直列接続実験
(2) 太陽光発電パネル並列接続実験
(3) バッテリーインバーター実験
(4) 太陽光発電実験
(5) オフグリッド独立運転実験
(6) バッテリー充電実験
