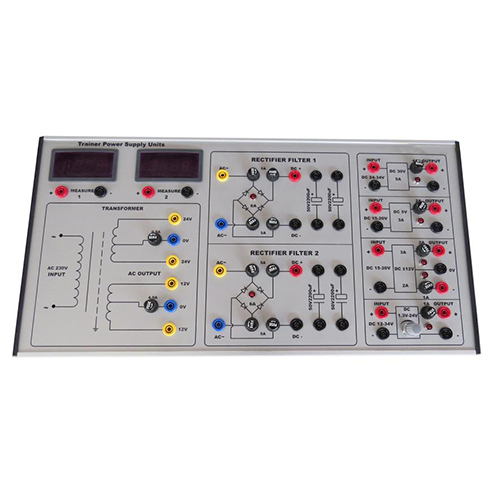

AF169E トレーナーキット 電源ユニット 電気実験装置 教育機器 職業訓練機器1 製品概要
1.1 概要
この訓練装置は、交流降圧トランスモジュール、フィルタリングモジュール、計測モジュール、直流電源出力モジュールなどで構成されており、関連する実験を通して、学生は直流電源の電圧調整整流器フィルタリングプロセスによって生成される交流電力について理解することができます。
学生に適切な知識とスキルを習得させ、高等専門学校、中等専門学校、専門学校関連の専門教育技能訓練試験に適しています。
1.2 特徴
(1) 訓練装置は密閉型ボックス構造を採用し、計測機器と実用電源が一体化されています。訓練回路と装置はボックス本体内に設置されており、様々なユニットを柔軟に組み合わせることができ、使いやすく、損傷しにくいです。
(2) 実験回路と装置の構成は完全で、組み合わせることで様々な科目の訓練内容に対応できます。
(3) 訓練装置は優れた安全保護システムを備えています。操作と学生が自主的に実験を行うことで、学生の分析能力と問題解決能力を養います。
1.3 技術的能力
(1) 入力電力：単相3線式 230V + 10%（50Hz）
(2) 寸法：505mm×260mm×80mm
(3) 機械出力：< 1kVA
(4) 重量：< 15kg
(5) 動作環境：温度 -10℃～+ 40℃、相対湿度 < 85%（25℃）
1.4 機器構成
実習機器制御盤
実習機器制御盤は、アルミニウムとプラスチック板を使用した密閉型ボックス構造です。
3 電力実習機器構成
(1) 単相3線式電源入力は、単一の制御スイッチを介して制御されます。保護ヒューズが装備されており、実回路過負荷時にヒューズが溶断すると電源を遮断します。
(2) 出力指示計を装備し、直流出力電圧の測定が可能です。
(3) 各出力電力および整流ブリッジ構成は、電源出力端子のインジケーターで保護されています。
4 電力実習パネル
このモジュールは、学生が様々な実験を行うことができます。各テストモジュールは標準サイズに従って製造されています。最初のモジュールをアルミ鋳物の上部にカードスロットを挿入し、モジュールの下部をタンクの下に向け、押し下げてモジュールカードをビームに取り付けます。図のようにモジュールを吊り下げます。
5 装備部品
4mm安全電気ケーブル
