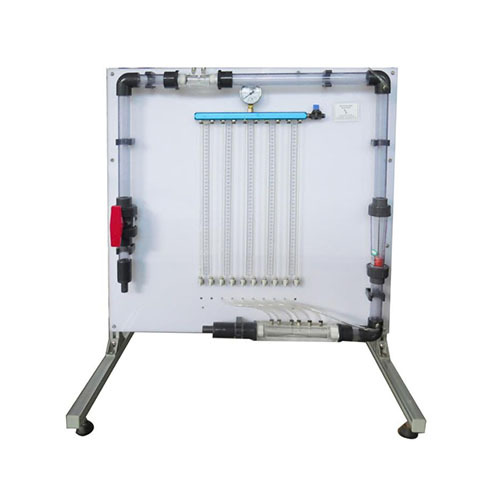

AFF138 ベンチュリメーターのセットアップ 流体工学トレーニング機器 教育機器 指導機器(I) 実験目的
1. ベンチュリ流量計とオリフィス流量計の実験装置と原理を理解する。
2. 圧力差と流量の関係曲線を描き、ベンチュリ流量計とオリフィス流量計の流量係数μ値を確認する。
(II) 実験原理
ベンチュリ流量計は、工業用配管における一般的な流量計として広く利用されており、絞り部、ベンチュリ、ディフューザーの3つの部分から構成されています。水流部の狭窄により、ベンチュリ有効断面積の水流エネルギーが増加し、位置エネルギーが減少します。これにより、絞り部前後の圧力差が生じ、より大きな位置エネルギー差が発生します。この位置エネルギー差は差圧計によって計算できます。
オリフィスプレート流量計の原理はベンチュリーメーターと同じで、エネルギー方程式と気圧表面原理に従って、ヘッド損失が得られます。ベンチュリーメーター（オリフィスプレート流量計）のフロー方程式ヘッド損失に関係なく：
,
その中で：
ベンチュリメーターの場合:
オリフィスプレート流量計の場合:
実験装置のコンディショナーによると、チューブの実際の測定値Qrealは、容積法または電子流量計で測定できます。
実際の液体の流れでは、抵抗の存在により、ベンチュリーメーター（またはオリフィスプレート流量計）を通過する水の流れはエネルギー損失を受けるため、実際の流量QrealはQidealよりも小さくなります。そのため、実際のアプリケーションでは修正する必要があり、実際の測定流量と理想的な液体状態の流量比は流量係数と呼ばれます。 それで
それで
,
