AFF099 さまざまな流れの可視化流体工学トレーニング機器教育機器教育機器説明
研究や実習では、管内流れ、開水路排水プロセス、構造物への流入流れなど、流動プロセスはしばしば簡略化されたモデルで考察されます。

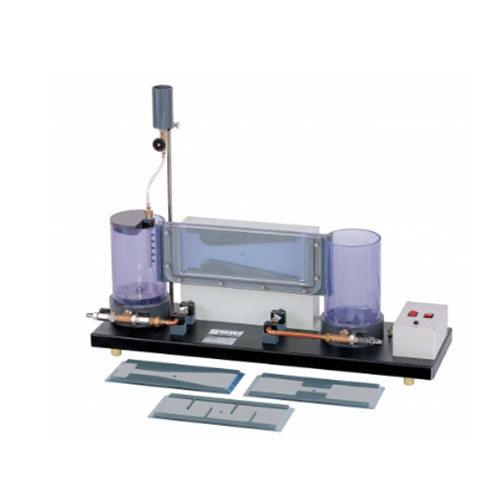

AFF099は、物体周りの流れ、管内流れ、開水路における流動現象を可視化するために使用できます。流路部には様々なモデルが固定されています。流線は、注入されたインクを造影剤として使用することで可視化されます。流路部は背面から照明され、前面プレートは透明です。
開水路の流れは、2つの堰で示されます。下流の水位は、別の堰によって調整できます。通過流は、断面積を変化させた3つのモデルと「パイプ束」モデルで示されます。物体周りの流れにおける流線は、4つの抗力体で示されます。
AFF099には閉水回路が含まれています。また、実験装置は実験室電源で動作させることもできます。
仕様
1. 様々な流動過程を可視化するための実験ユニット
2. 透明な前面パネルを備えた照明付き流路セクション
3. 2つの堰堤を用いた開水路流れの可視化
4. 4つの異なる形状の模型を用いた流れの可視化
5. 4つの抗力体を用いた固体周囲の流れの可視化
6. 造影剤：インク
7. 実験室用給水装置または閉回路として動作可能（オプション）
