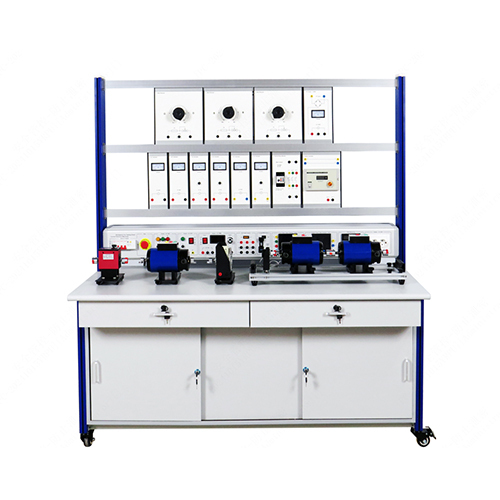

AF059E 直流電気機械の試験用作業台 電気実験装置 教育装置 教育機器I. 製品概要
1.1 概要
このトレーニング装置には、様々な電気応用回路ユニットが含まれています。関連する実験を通して、学生は電気原理を習得し、関連する知識とスキルを養うことができます。
1.2 機能
内容：作業台、電源、DCモーター/発電機、電気動力計、トルク、速度、機械力測定装置、可変抵抗負荷、発電機誘導界磁抵抗器、DC始動抵抗器。
タイプ：単相。追加機能：実験室の要件を満たすテーブルが含まれています。
II. 性能パラメータ
2.1 技術パラメータ
電源パラメータ：三相5線式 AC 220V ±15%、60Hz
動作環境要件：周囲温度 -10℃～+40℃、相対湿度 <85% (25℃)
2.2 寸法と重量
サイズ：1650×850×1780mm
重量：<150kg。
III. 部品リストと詳細な説明
3.1 主要部品
番号 名称
1 モジュール部
2 電源ボックス部
3 モーターユニット
4 デスクトップ
5 フレーム
6 ユニバーサルホイール
3.2 モジュール部
番号 名称
1 ディスク抵抗モジュール
2 ディスク抵抗モジュール
3 ディスク抵抗モジュール
4 整流ブリッジモジュール
5 DC電圧計モジュール
6 DC電圧計モジュール
7 DC電流計モジュール
8 DC電流計モジュール
9 AC電圧計モジュール
10 AC電流計モジュール
11 ACコンタクタモジュール
12 磁性粉ブレーキコントローラモジュール
13 自動結合電圧レギュレータモジュール
3.3 電源ボックス部
番号 名称
1 漏電保護付き4Pブレーカー
2 緊急停止ボタン
3 三相出力電源ポート
4 単相AC 220V出力ポート
5 DC出力モジュール
6 DC出力モジュール
7 センサー接続モジュール
8 三相多機能メータ
9 単相多機能メータ
10 タコメータ
11 ヨーロッパ規格電源ソケット
3.4 付属品部品
番号 名称
1 4mm電気ケーブル 1m 両端黄色
2 4mm電気ケーブル 1m 両端緑色
3 4mm電気ケーブル 1m 両端赤色
4 4mm電気ケーブル 1m 両端青色
5 4mm電気ケーブル 1m 両端2色
6 ヒューズ 5A 5×20
7 ヒューズ 3A 5×20
8 USBケーブル 両端USB 青色 1.5m
9 4mm電気ケーブル 1m 両端黒色
10 トランスミッションケーブル
11 トルク・スピード・パワーセンサー
IV.製品構成リスト
番号 名称 数量
1 オートレギュレータモジュール 1
2 ディスク抵抗器モジュール 3
3 ブリッジ整流器モジュール 1
4 DC電圧計モジュール 2
5 DC電流計モジュール 2
6 AC電圧計モジュール 1
7 AC電流計モジュール 1
8 ACコンタクタモジュール 1
9 磁性粉ブレーキコントローラモジュール 1
10 DCシャントモータ 1
11 トルク・速度・電力センサ 1
12 磁性粉ブレーキ 1
13 DC直巻モータ 1
14 DC複合モータ 1
15 4mm電気ケーブル（両端黄色、1m） 8
16 4mm電気ケーブル（両端緑色、1m） 8
17 4mm電気ケーブル（両端赤色、1m） 8
18 4mm電気ケーブル（両端青色、1m） 4
19 4mm電気ケーブル（両端2色、1m） 2
20 ヒューズ 5A 5×20 5
21 ヒューズ 3A 5*20 5
22 USBケーブル USB 青 1.5m 両端 1
23 4mm電気ケーブル 1m 両端黒 8
24 伝送ケーブル 1
V.実験リスト
実験1 DCシャントモーター試験実験
実験2 DC直巻モーター駆動 DCシャントモーター発電実験
実験3 DC複合モーター発電実験
実験4 DC直巻モーター始動実験
実験5 DC複合モーター始動実験
実験6 DCシャントモーター速度制御始動実験
実験7 DCモーターブレーキ実験
実験8 三相自動電圧調整器試験実験
